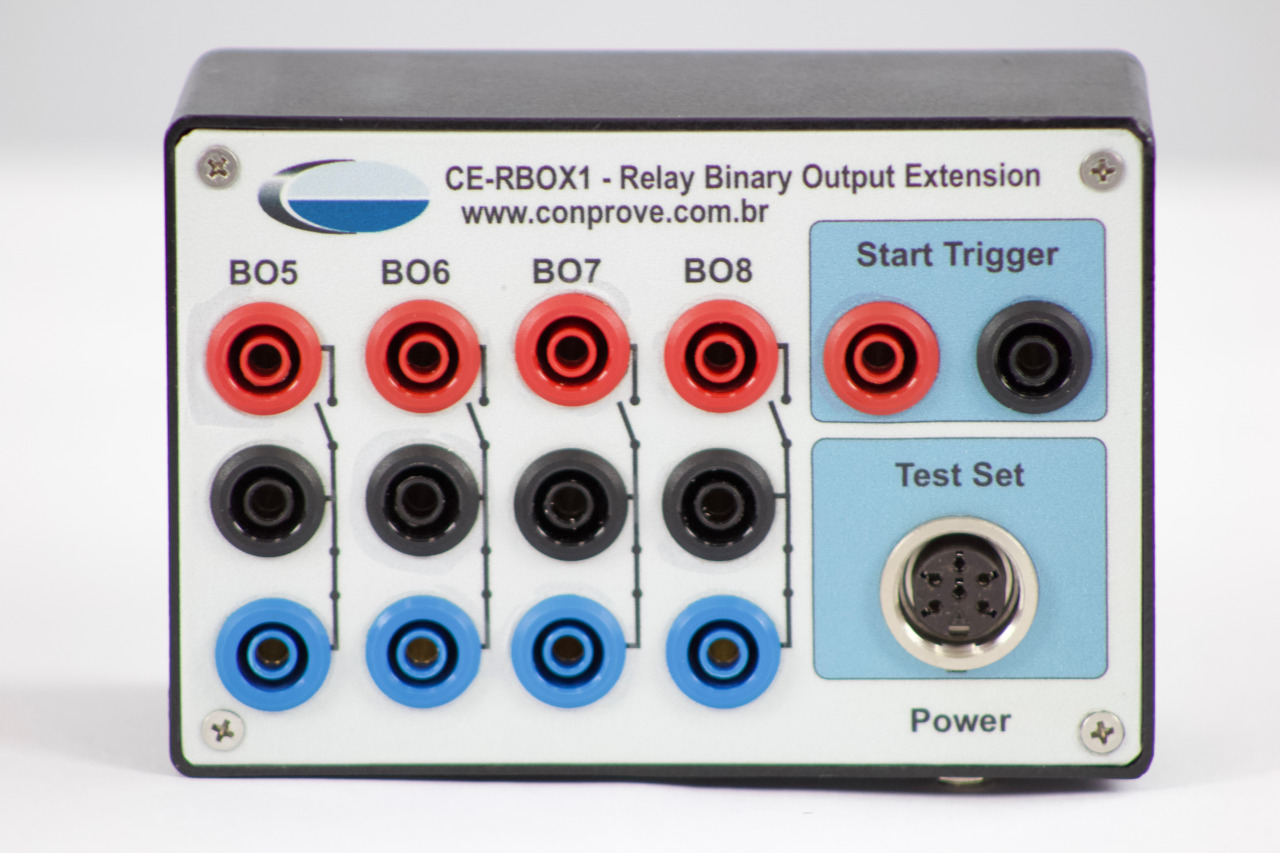

1. Características Gerais
O CE-RBOX1 possui quatro saídas binárias cujo estado inicial pode ser Normalmente Aberto (NA, pinos vermelho e preto) ou Normalmente Fechado (NF, pinos azul e preto). Possui uma saída para um sinal de tensão que pode ser utilizado como Trigger.
Anexo:
RBOX.jpg [ 226.3 KiB | Visualizado 34777 vezes ]
2. Fonte de Alimentação
A entrada para o cabo da fonte de alimentação externa do RBOX encontra-se na lateral direita (não mostrado na figura). A fonte é bivolt automática: 100-240V ~50/60Hz.
3. Conexão

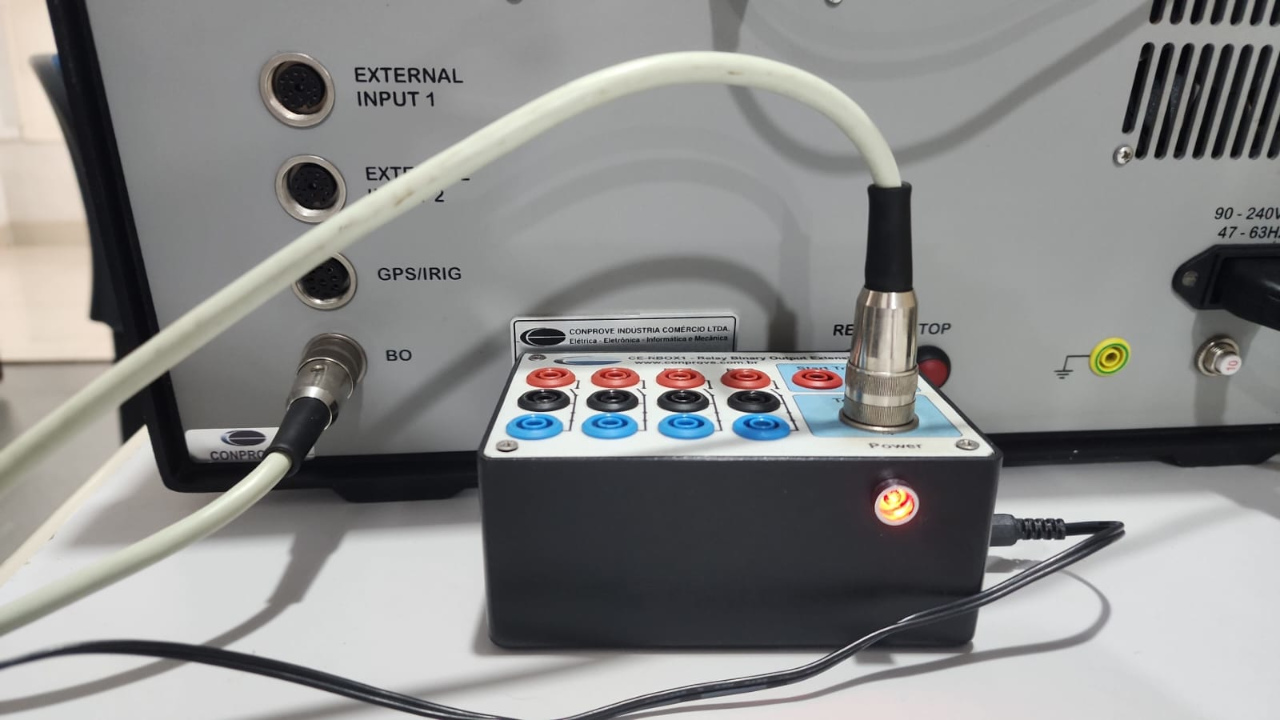

Deve-se utilizar um cabo de seis vias conectando uma das pontas no campo “Test Set” do CE-RBOX e a outra ponta no conector “BO” situado na parte traseira da mala de teste.
Anexo:
Conexão.jpg [ 213.38 KiB | Visualizado 34777 vezes ]
4. Mala de Teste

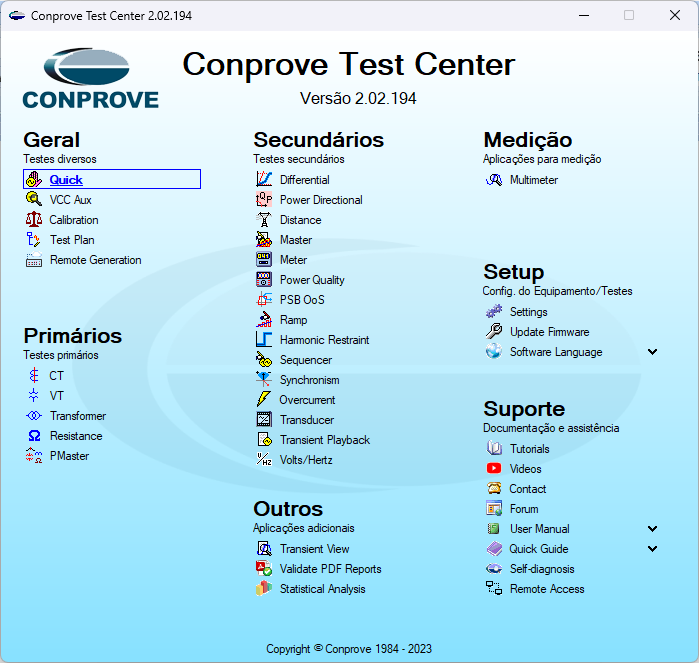

Qualquer aplicativo pode ser utilizado para controlar o CE-RBOX. Nesse caso será utilizado o software “Quick”. Clique no ícone do gerenciador de aplicativos “CTC”.
Anexo:
04.png [ 7.99 KiB | Visualizado 34778 vezes ]
Efetue um clique no ícone do software “Quick”.
Anexo:
01.png [ 55.21 KiB | Visualizado 34778 vezes ]
5. Identificando o CE-RBOX
Uma vez que os equipamentos estejam ligados e conectados, a identificação do CE-RBOX é feita de maneira automática pela mala de teste.
6. Alterando os Estados das Saídas Binárias

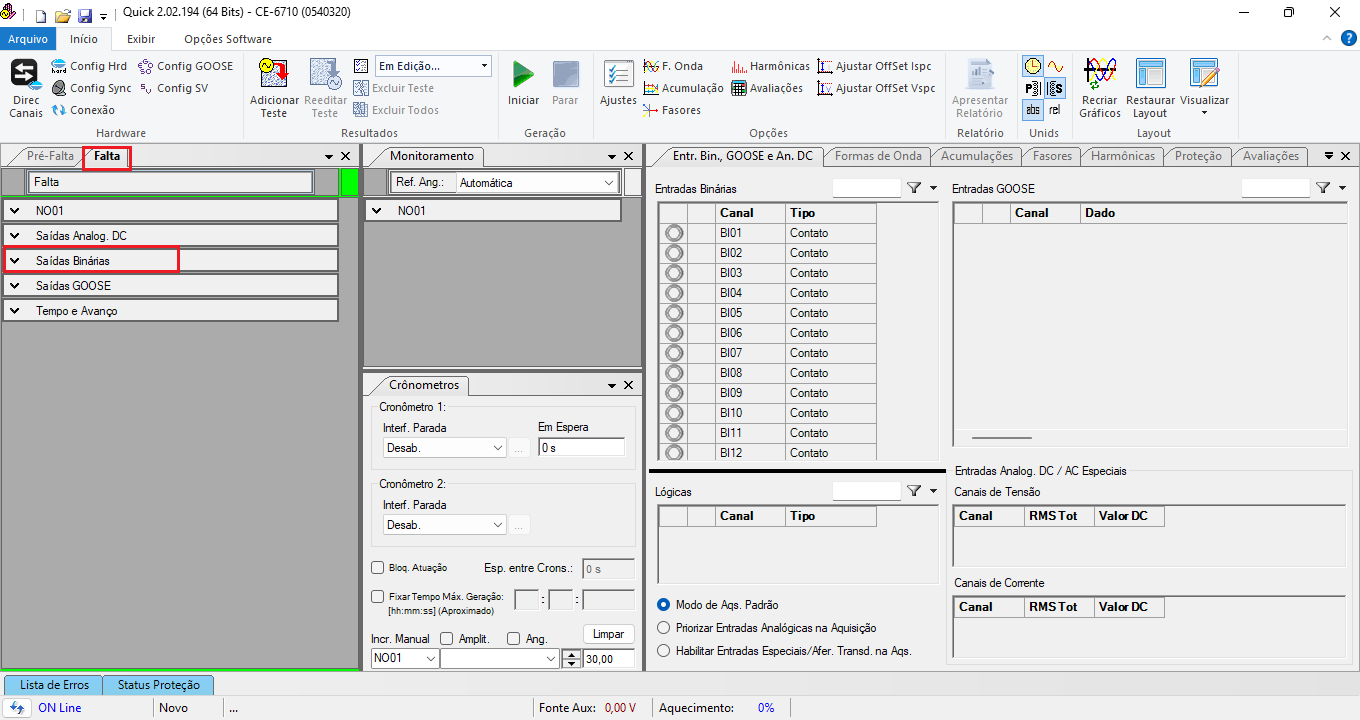

Escolha a aba “Falta” e a opção “Saídas Binárias”.
Anexo:
02.png [ 74.02 KiB | Visualizado 34778 vezes ]

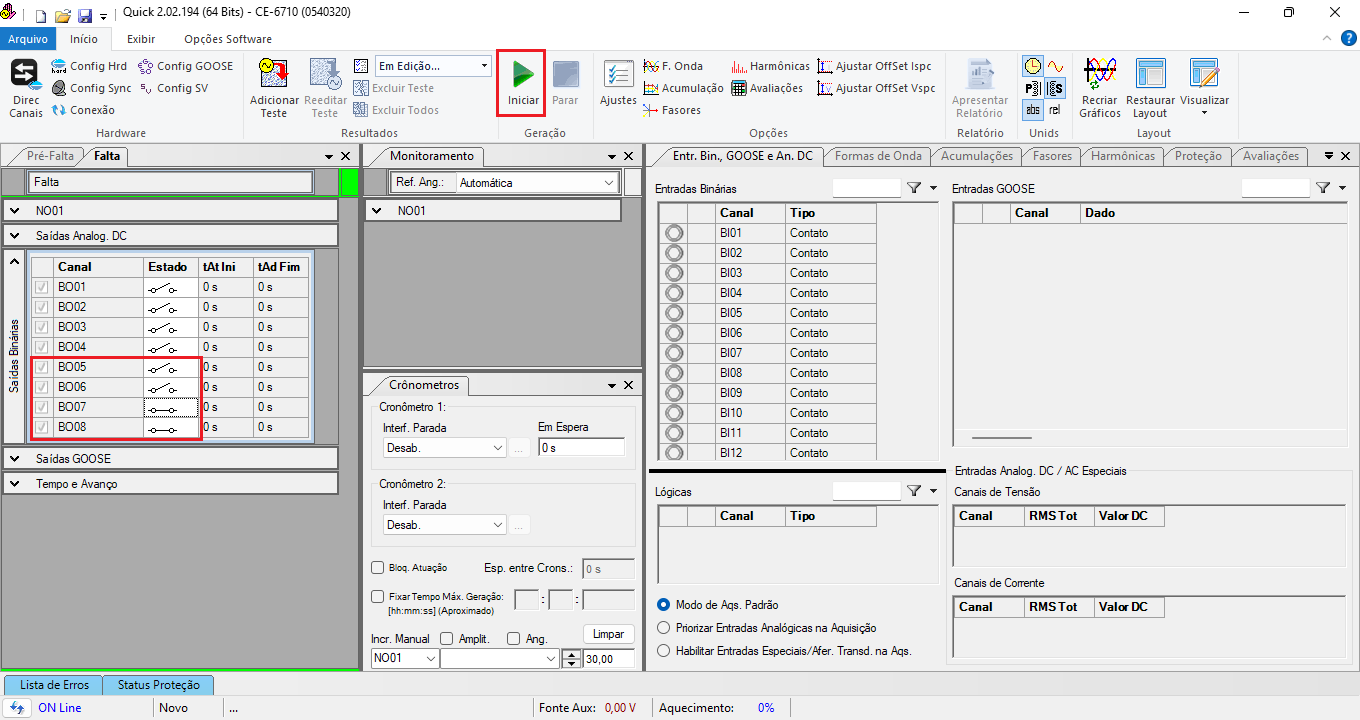

Abra ou feche a chave para alterar os estados das saídas binárias em seguida clique no ícone “Iniciar”.
Anexo:
03.png [ 90.91 KiB | Visualizado 34778 vezes ]
Obs.: Sempre que iniciar a geração será injetado um valor de 4,50 Vdc no “Start Trigger” do CE-RBOX.
