Como verificar a integridade do meu equipamento de teste? A Conprove disponibilizou a partira da versão do software CTC 2.00.123 um aplicativo chamado “AutoDiagnostico”, que verifica as configurações do computador, as condições dos canais de geração, medição de tensão e corrente, a fonte auxiliar, as entradas binárias, as saídas binárias e o envio e recebimento de mensagens GOOSE.
Abrindo o AutoDiagnosticoClique no ícone a seguir.
Anexo:
01.png [ 14.49 KiB | Visualizado 31581 vezes ]

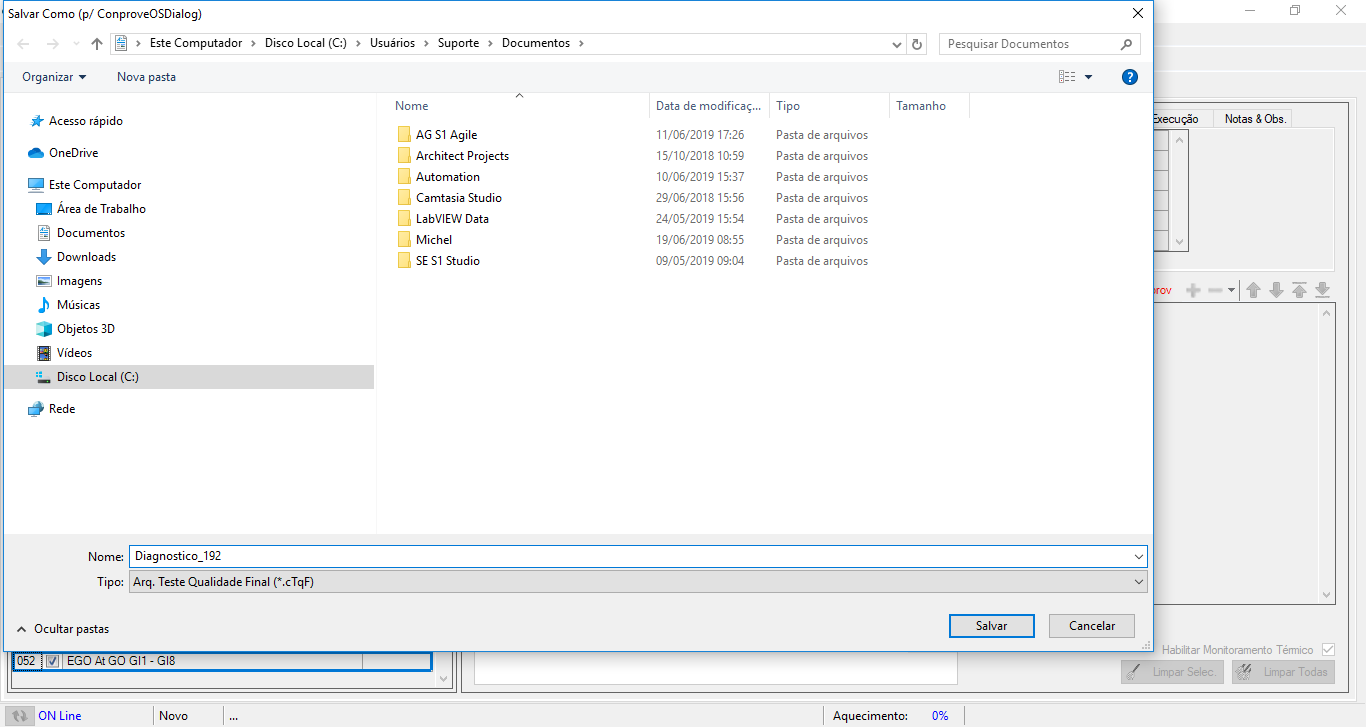

Ao abrir o software escolha um nome e um lugar para salvar o arquivo que será criado para registro do teste.
Anexo:
02.png [ 50.71 KiB | Visualizado 31581 vezes ]

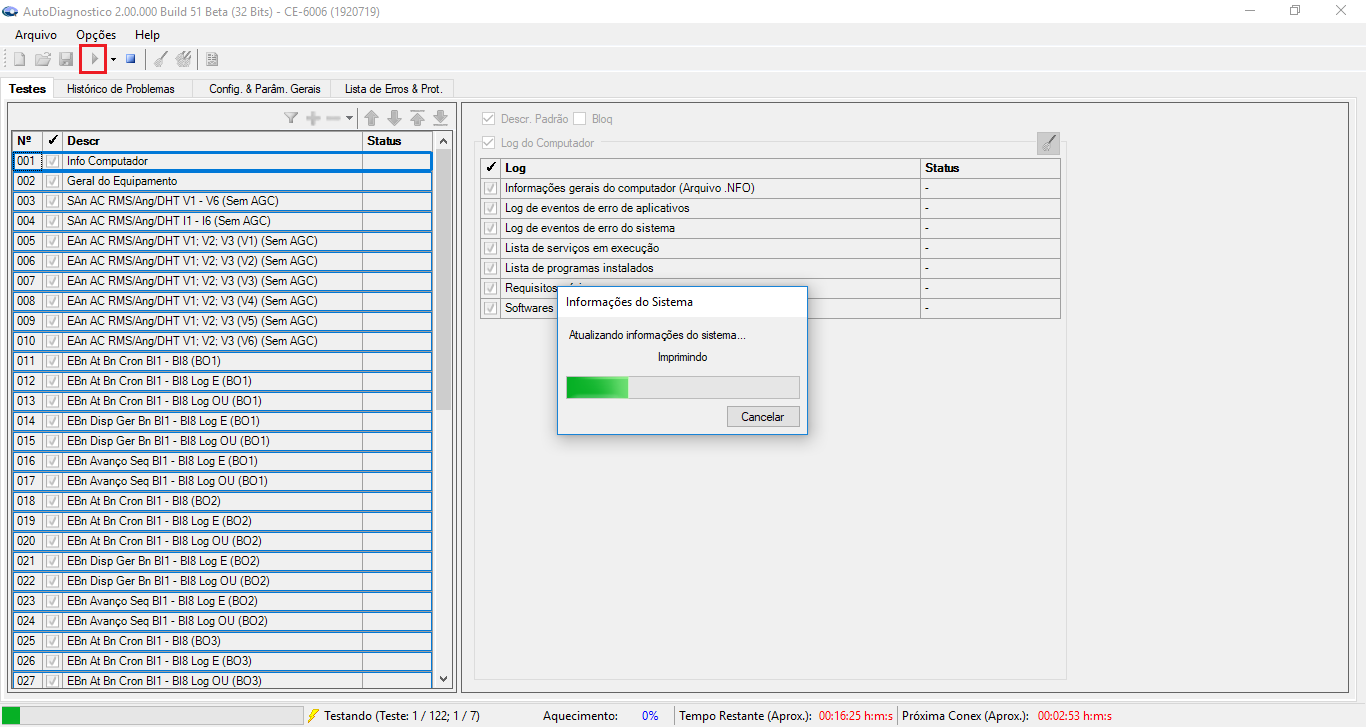

Iniciando o AutoDiagnósticoAo clicar no ícone em destaque abaixo, inicialmente é feito uma verificação do computador utilizado.
Anexo:
03.png [ 74 KiB | Visualizado 31581 vezes ]

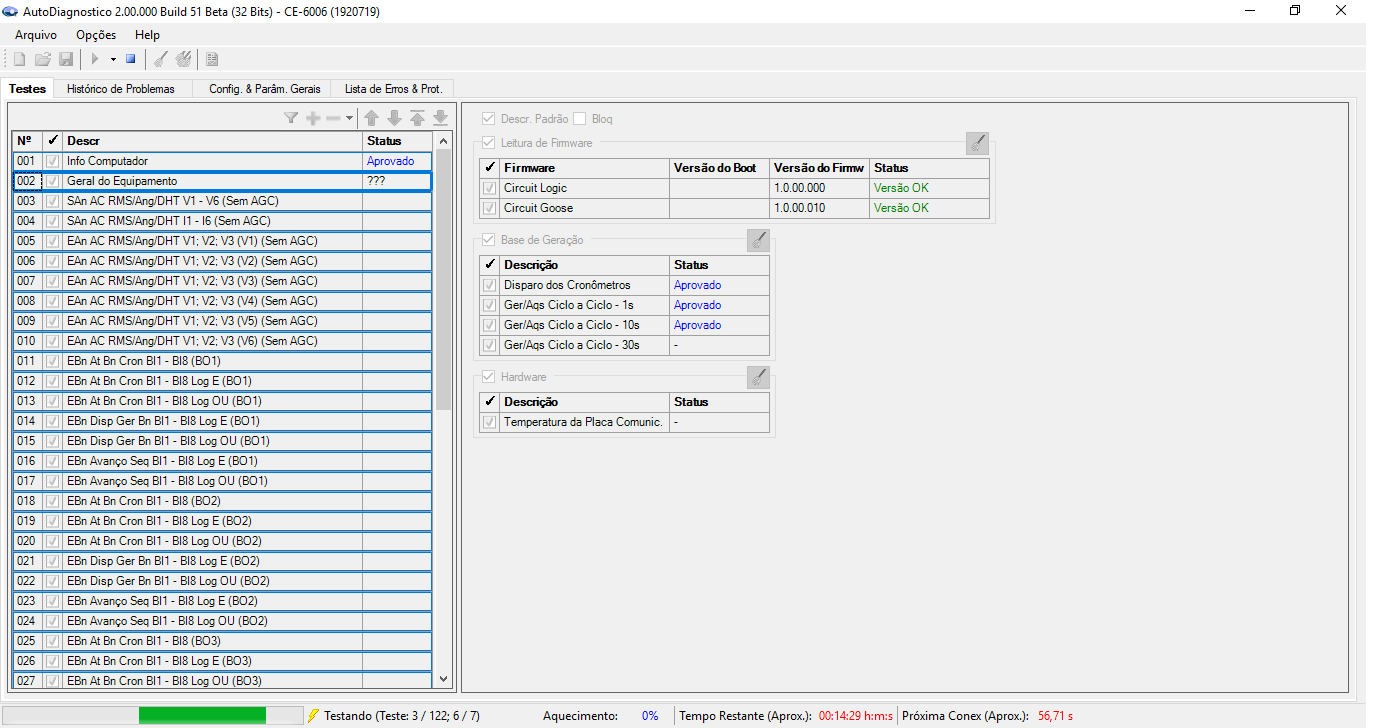

Em seguida é verificada a versão dos firmwares utilizados pela mala de testes.
Anexo:
04.png [ 78.93 KiB | Visualizado 31581 vezes ]

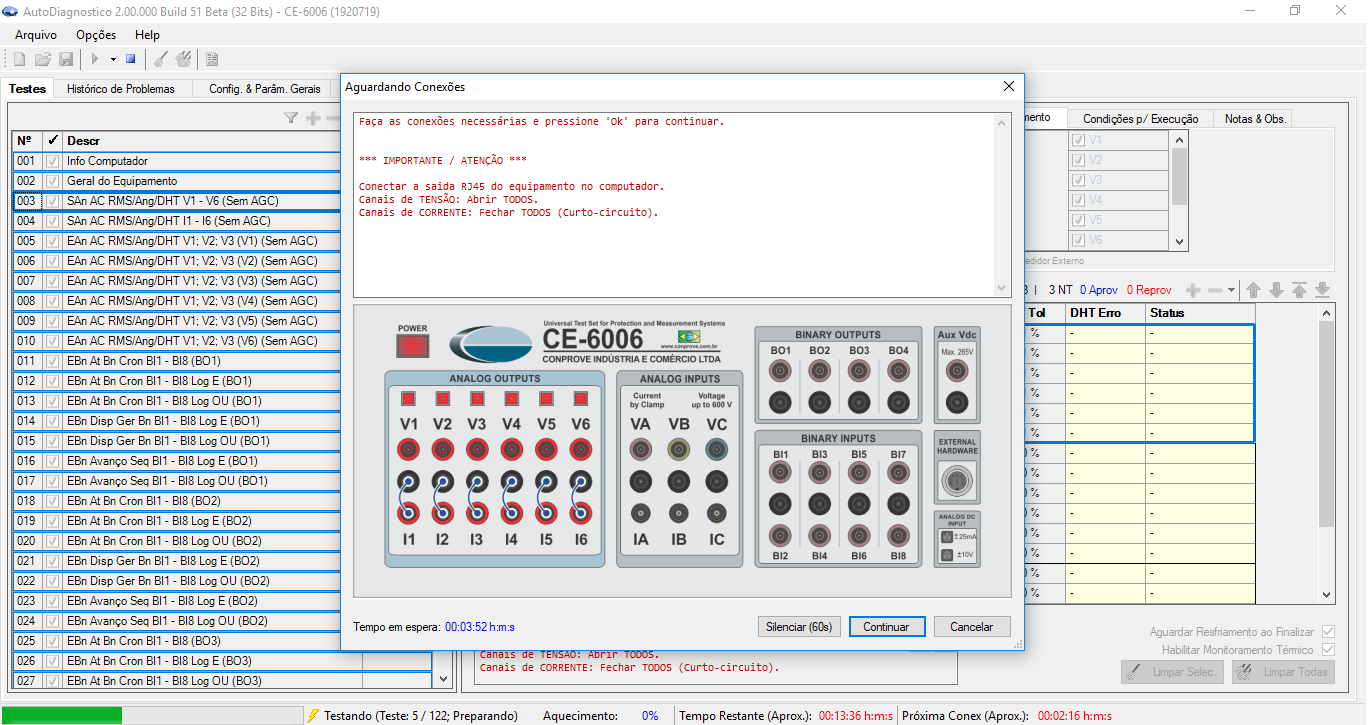

Saídas AnalógicasNesse momento deve-se curto circuitar os canais de corrente e deixar os canais de tensão aberto, conforme a orienta a figura que será apresentada. O software irá avaliar de forma automática se todos os canais estão funcionais e se os valores gerados estão dentro da faixa prevista.
Anexo:
05.png [ 179.64 KiB | Visualizado 31581 vezes ]

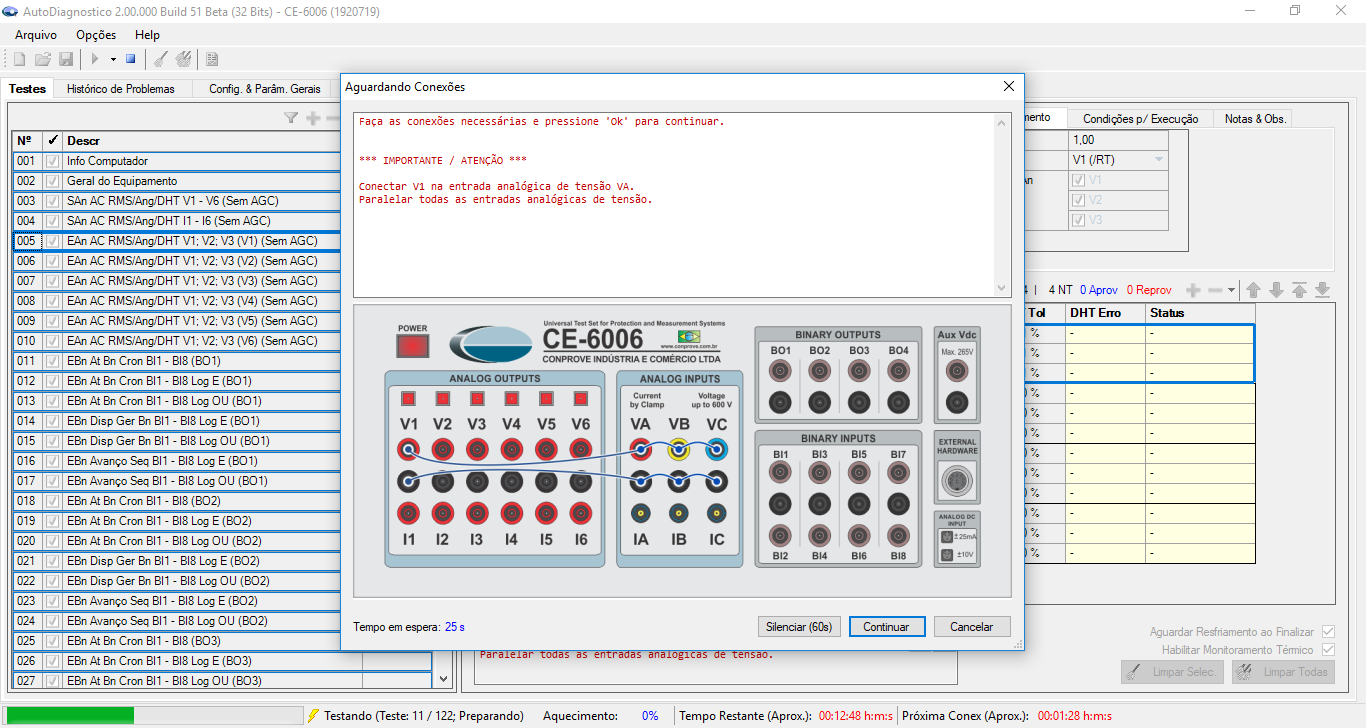

Entradas AnalógicasDevem-se realizar as seguintes ligações para que os canais de medições de tensão possam ser avaliados.
Anexo:
06.png [ 179.15 KiB | Visualizado 31581 vezes ]

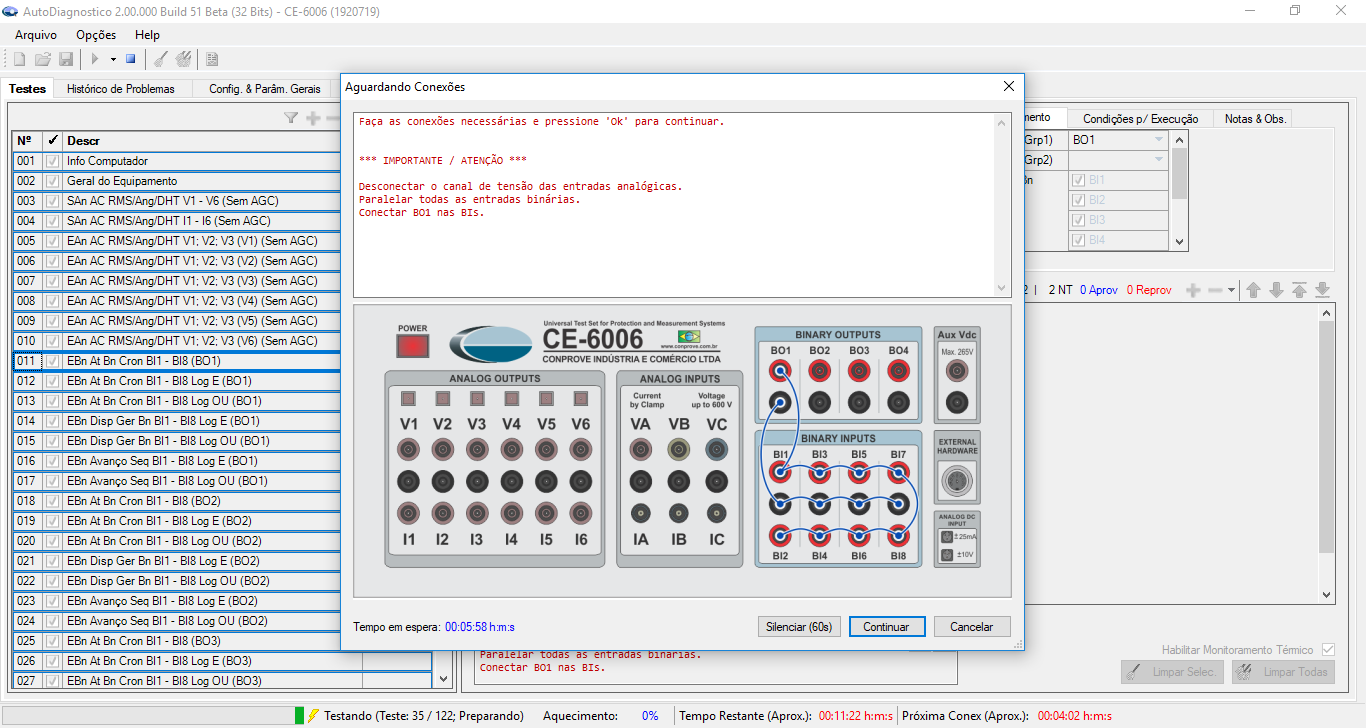

Entradas Binárias e Saídas Binárias (BO1)Realize as seguintes ligações para que as entradas binárias possam ser avaliadas quando configuradas como contato “seco” através da Saída Binária BO1.
Anexo:
07.png [ 177.85 KiB | Visualizado 31580 vezes ]

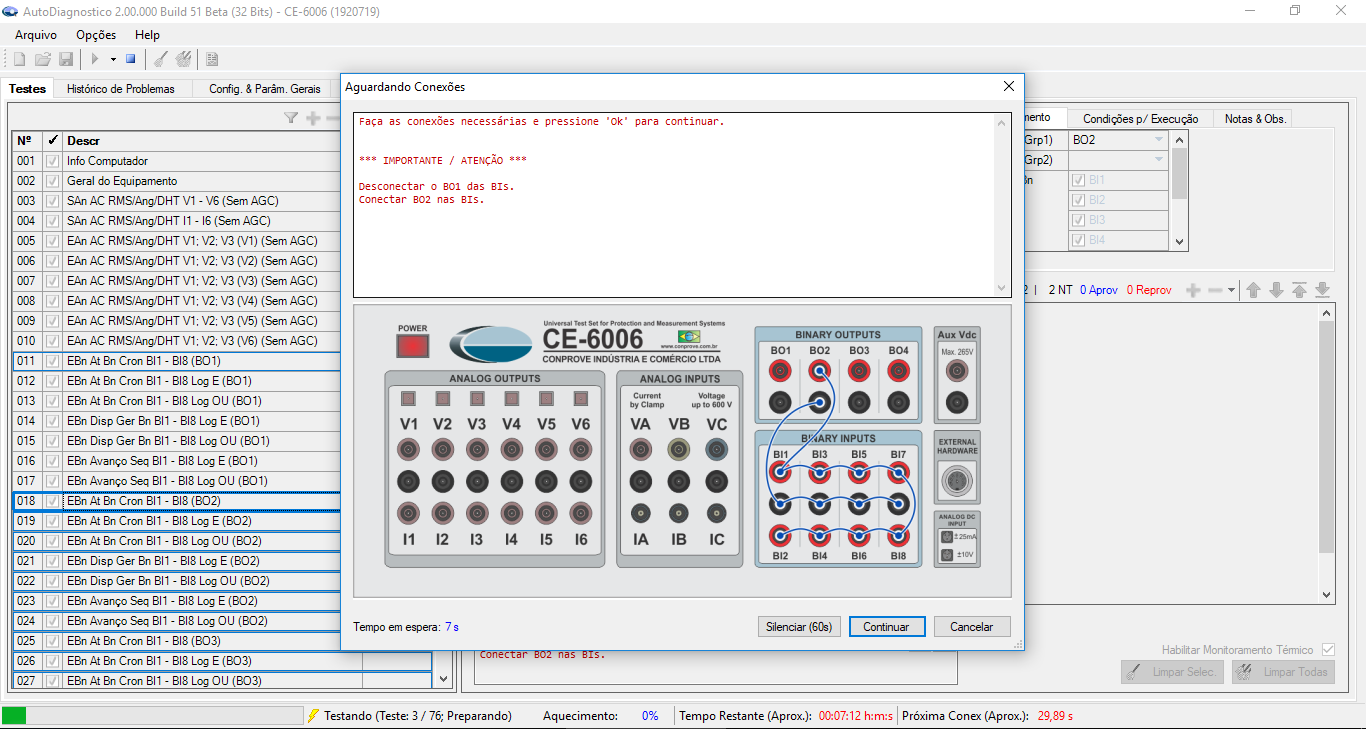

Entradas Binárias e Saídas Binárias (BO2)Realize as seguintes ligações para que as entradas binárias possam ser avaliadas quando configuradas como contato “seco” através da Saída Binária BO2.
Anexo:
08.png [ 176.6 KiB | Visualizado 31580 vezes ]

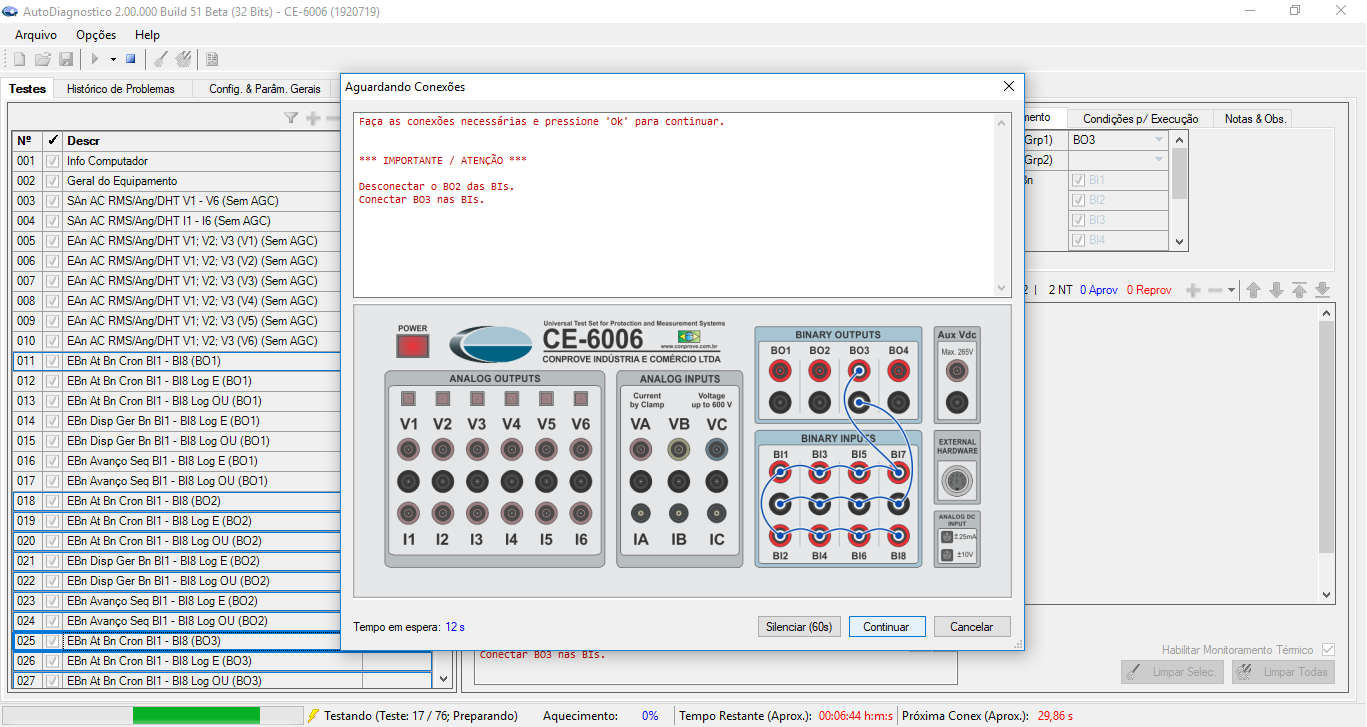

Entradas Binárias e Saídas Binárias (BO3)Realize as seguintes ligações para que as entradas binárias possam ser avaliadas quando configuradas como contato “seco” através da Saída Binária BO3.
Anexo:
09.png [ 175.75 KiB | Visualizado 31580 vezes ]

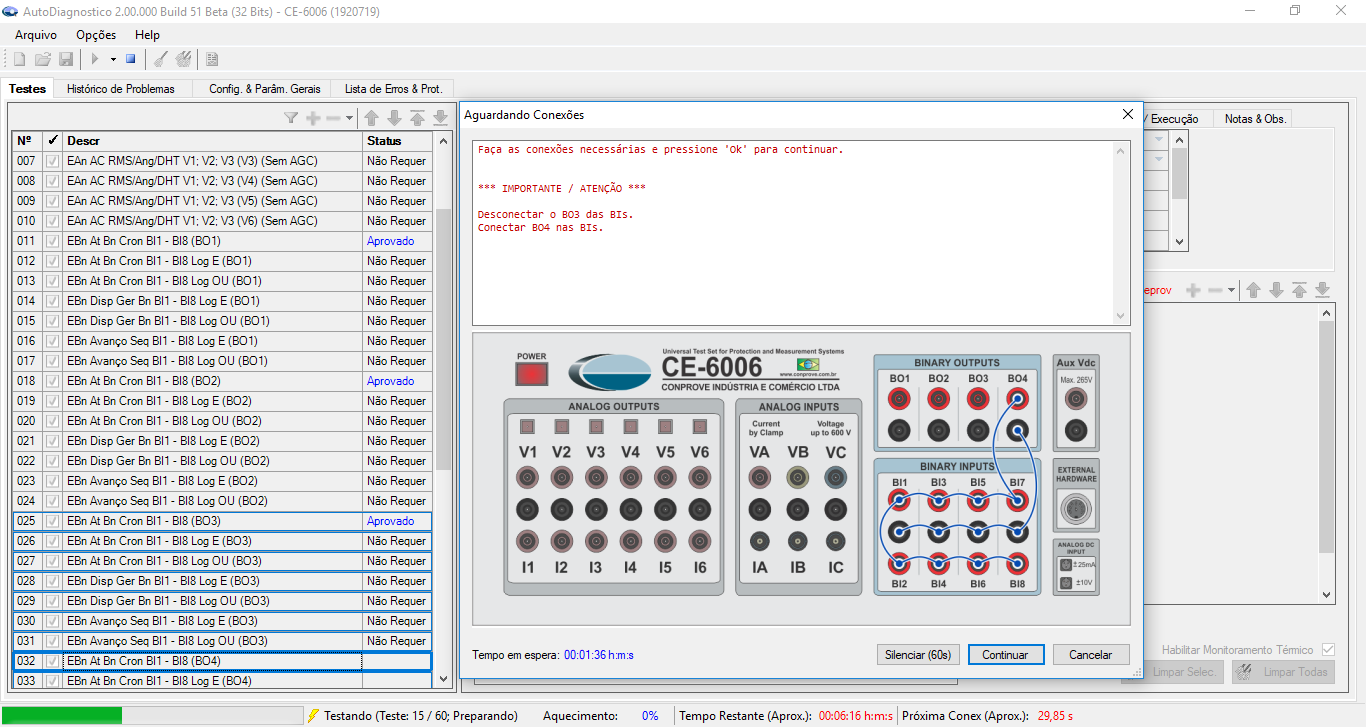

Entradas Binárias e Saídas Binárias (BO4)Realize as seguintes ligações para que as entradas binárias possam ser avaliadas quando configuradas como contato “seco” através da Saída Binária BO4.
Anexo:
10.png [ 178.26 KiB | Visualizado 31580 vezes ]

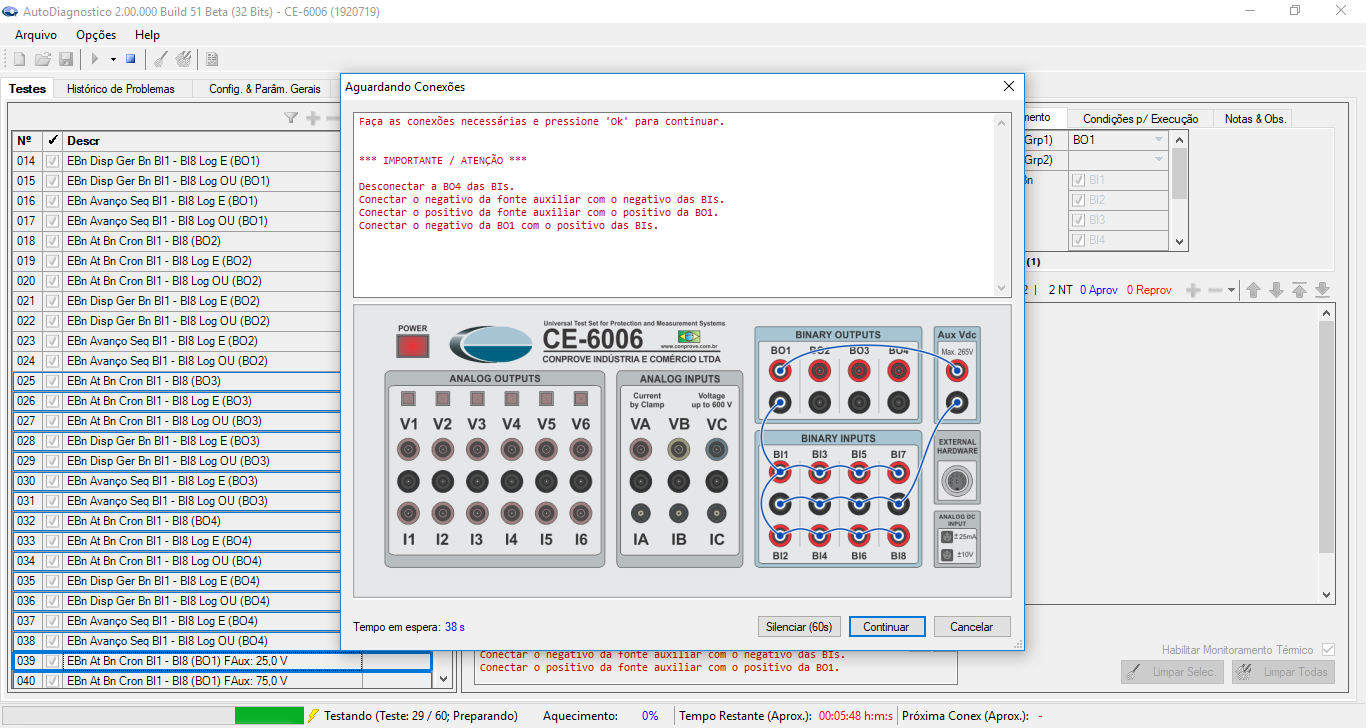

Entradas Binárias e Fonte AuxiliarRealize as seguintes ligações para que as entradas binárias possam ser avaliadas quando configuradas como contato “molhado” utilizando a fonte auxiliar.
Anexo:
11.png [ 179.98 KiB | Visualizado 31580 vezes ]

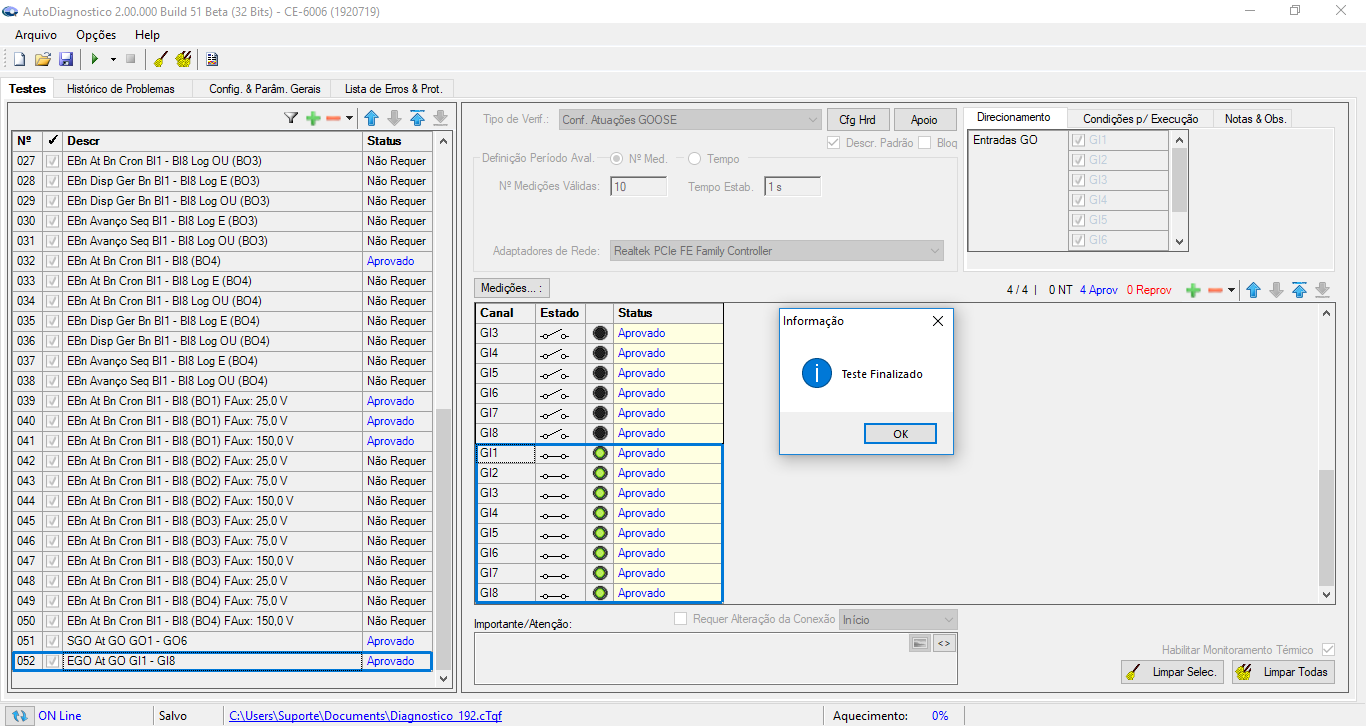

GOOSEUm cabo ethernet já deve estar conectado entre notebook e mala de teste para que seja possível realizar esse teste.
Anexo:
12.png [ 109.08 KiB | Visualizado 31580 vezes ]
Caso qualquer canal esteja anormal quanto ao seu funcionamento o seu “Status” será mostrado como “Reprovado”.
Att
Eng° Michel
