Sincronização via GPS em Malas de Testes Conprove

Algumas funções de proteção demandam recursos mais específicos para seu teste, o relé diferencial de linha, por exemplo,
necessita de um sistema de sincronização para que seja possível alinhar o momento de geração de duas malas de testes.
Aplicando gerações sincronizadas em cada relé de proteção diferencial de linha localizado em sua respectiva subestação, seria
possível então executar o teste desta função.

Seguindo esta linha de aplicação, este artigo aborda a forma de ligação e ajuste do acessório de sincronização via GPS exclusivo
da Conprove.

Acessório CE-GPS da Conprove

A Conprove comercializa seu próprio dispositivo de sincronização via GPS, deste modo, suas malas de testes CE-6003, CE-6006,
CE-6710, CE-7012 e CE-7024 estão completamente habilitadas para utilização deste recurso.

Os equipamentos que compõem o kit de sincronização GPS da Conprove são:
- Acessório CE-GPS (Time & Frequency Reference System);
- Antena GPS CCAH32ST01 da Panasonic;
- Fonte de alimentação +5Vcc;
- Cabo de comunicação entre antena e CE-GPS de 15m;
- Cabo Conprove 8 vias para comunicação entre CE-GPS e malas de testes Conprove;
- Case de transporte.

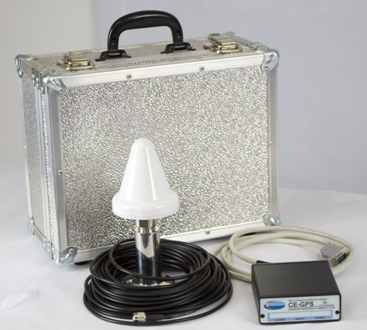

Figura 1 – Kit de sincronização GPS da Conprove.
Anexo:
pub9_img1.PNG [ 237.45 KiB | Visualizado 8081 vezes ]

Uma alternativa ao uso dos equipamentos da Conprove é a utilização de um sistema de sincronização próprio de uma
subestação.

Neste caso é necessário o uso das entradas binárias das malas de testes para disparo da geração através de um sinal IRIG-B,
PPS ou tensão de baixo nível, além de contato seco ou contato molhado.

Vale a ressalva de que nesta segunda alternativa, apenas as malas de testes CE-6710, CE-7012 e CE-7024 são capazes de
sensibilizar suas entradas binárias por sinal IRIG-B, PPS ou tensão de baixo nível.

Conexões para uso do CE-GPS

Como primeiro passo para uso deste recurso de sincronização, é preciso proceder com as devidas comunicações entre os
equipamentos.

Sendo o acessório CE-GPS a base de todo este processo, a figura a seguir apresenta a traseira deste equipamento com o
intuito de referenciar as ligações a serem realizadas.

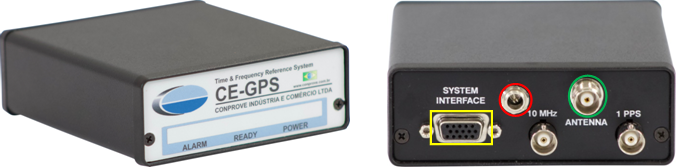

Figura 2 – Face e traseira do acessório CE-GPS.
Anexo:
pub9_img2.PNG [ 153.3 KiB | Visualizado 8081 vezes ]

Com base na figura anterior, conecte a fonte de alimentação (fonte +5Vcc) na entrada destacada em vermelho na figura da
traseira. Em seguida, faça a conexão entre a antena e o CE-GPS através do cabo preto fornecido pela Conprove. A entrada da
antena no CE-GPS deve ser feita através do canal destacado em verde na figura acima. Por fim, utilizando o cabo exclusivo da
Conprove, o qual possuí uma ponta com conector DB15 e a outra com conector 8 vias Binder, faça a conexão entre a o CE-GPS
(System Interface, destacado em amarelo na figura anterior) e a mala de testes (IRIG/PPS, traseira do equipamento).

Configuração do GPS

Realizadas as ligações, a próxima etapa diz respeito à leitura das informações disponibilizadas pelo GPS e configuração da mala
de testes para disparo da geração em horário específico.

Todos os softwares presentes na plataforma Conprove Test Center (CTC) são capazes de trabalhar com sincronização entre malas,
no entanto, neste exemplo será abordado apenas o software “Manual”. Acesse o software “Manual” presente na área de aplicativos
do CTC.

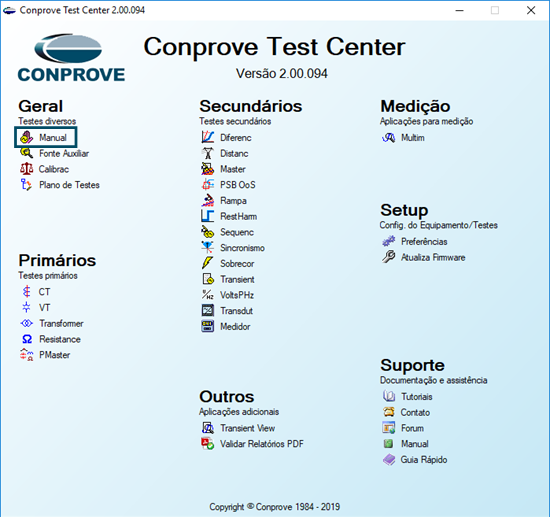

Figura 3 – Software Manual no CTC.
Anexo:
pub9_img3.PNG [ 163.62 KiB | Visualizado 8081 vezes ]

Em seguida, abra a janela de configuração da sincronização através do botão “Config. Sync” em destaque na figura adiante. Aberta
a janela, na barra de seleção do campo “Entrada de Sincronização e Disparo:” selecione a opção “Ext: CE-GPS”.

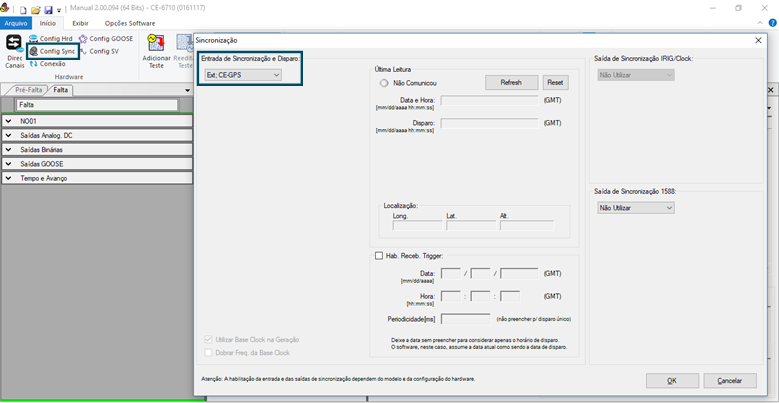

Figura 4 – Tela de configuração da sincronização.
Anexo:
pub9_img4.PNG [ 89.13 KiB | Visualizado 8081 vezes ]

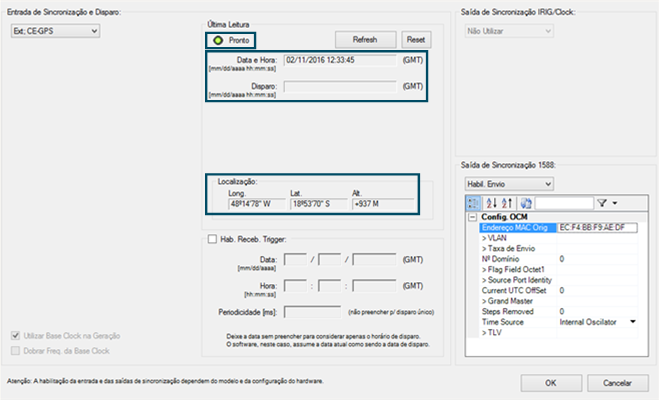

Conectado e energizado o CE-GPS, a tela acima apresentará a seguinte condição. Será sinalizado em verde no LED “Pronto” do
software que a leitura do GPS está sendo realizada normalmente. Além disso, serão apresentadas também as informações de Data
e Hora coletadas nessa leitura com base na localização geométrica do GPS.

Figura 5 – Leitura do sinal GPS.
Anexo:
pub9_img5.PNG [ 105.38 KiB | Visualizado 8081 vezes ]

Garantida a leitura do sinal de GPS, a próxima etapa é a habilitação do recebimento do Trigger para programação do disparo da
geração da mala de testes. Conforme destaca a figura a seguir, habilite a caixa “Hab. Receb. Trigger:” e insira nos campos abaixo a
data e o horário para disparo da geração.

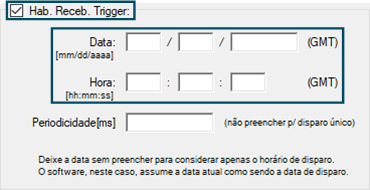

Figura 6 – Programação para disparo da geração.
Anexo:
pub9_img6.PNG [ 36.75 KiB | Visualizado 8081 vezes ]

Programado o disparo da geração, confirme a ação através do botão “OK”, o qual fechará a janela. Em seguida, na tela principal
do software Manual, acesse a aba “Pré-falta” em destaque na figura a seguir e expanda o campo “Tempo e Avanço”. Nesta área
selecione para “Disparo p/” a opção “GPS”, conforme orientado a seguir. Por fim, clique no botão “Iniciar”, destacado em circulo na
figura a seguir, para que o software assuma uma condição de “Aguard. Trigger” para esperar a chegada do horário ajustado para
disparo da geração.

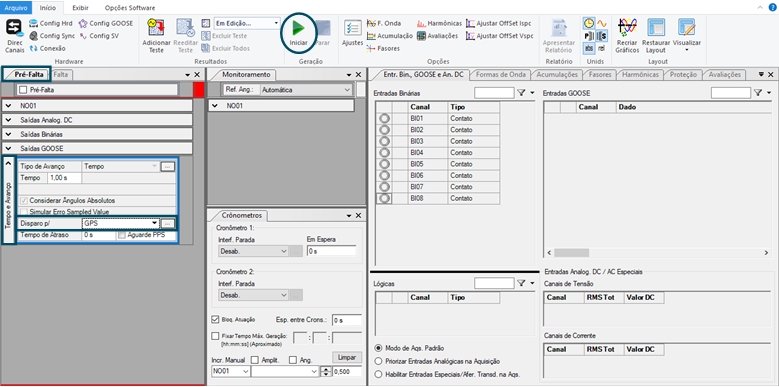

Figura 7 – Configuração do disparo da geração.
Anexo:
pub9_img7.PNG [ 144.34 KiB | Visualizado 8081 vezes ]

Por fim, vale mencionar que o CE-GPS apresenta algumas condições de operação que podem ser diagnosticadas através da
condição de seus LEDs. A tabela a seguir procura trazer estes diagnósticos.

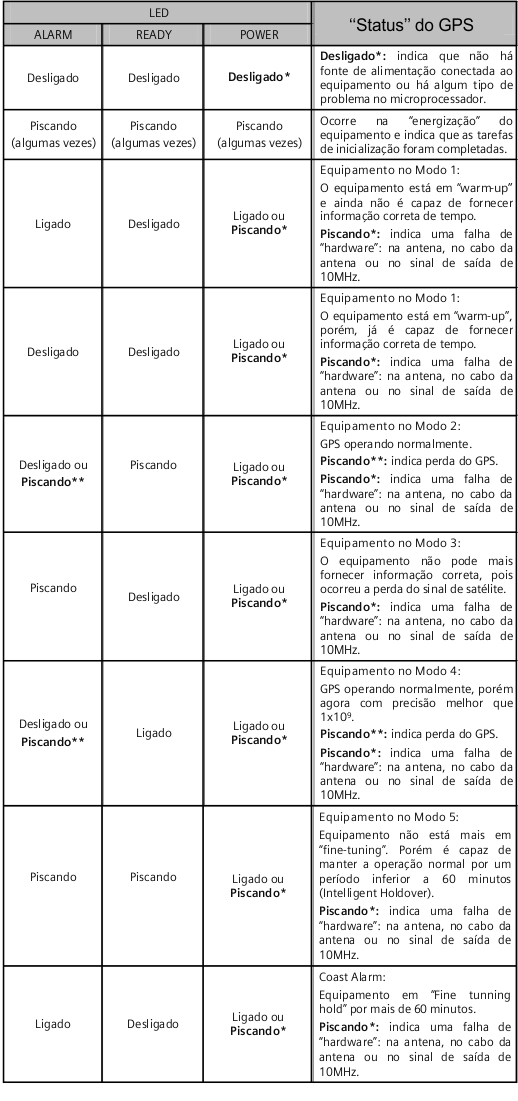

Tabela 1 – Status do CE-GPS.
Anexo:
pub9_img8.jpg [ 311.34 KiB | Visualizado 8080 vezes ]

Alternativas para Sincronização

As malas de testes de modelo CE-6710, CE-7012 e CE-7024 possuem todos os recursos para disparo de sua geração através de
sinais IRIG, PPS ou baixa tensão, ou seja, a sincronização nestes equipamentos pode ser feita não só pelos acessórios exclusivos
da Conprove, mas também através de sistema já presentes em subestações.

Para tanto é necessário que as binárias de entrada BI1 (IRIG), BI2 (CLOCK/PPS) ou BI3 (TRIGGER por tensão ou por contato)
sejam configuradas para tal tarefa.

Acesse a área “Configurar” dentro da janela “Direc Canais” e ajustes essas três binárias de entrada para trabalharem conforme
desejado. A figura a seguir procura destacar estas áreas.

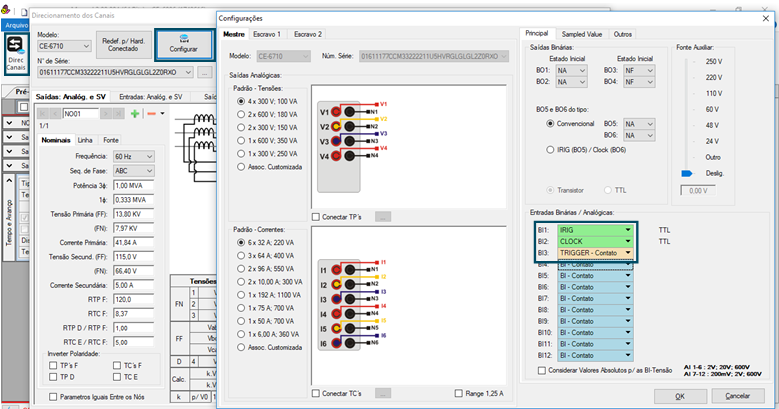

Figura 8 – Configuração das binárias de entrada para recebimento de IRIG, PPS ou TRIGGER.
Anexo:
pub9_img9.PNG [ 190.74 KiB | Visualizado 8081 vezes ]
