Software Sequenc: Blocos de geração personalizadosMuitos testes de funções de proteção necessitam de uma maior liberdade em termos de geração de corrente e tensão e
avaliação e geração de sinais binários. A lógica de falha de disjuntor, por exemplo, precisa monitorar o trip de uma dada função
de proteção, além de medir a corrente no circuito e o status do contato auxiliar do disjuntor para que esta opere devidamente e
retorne à avaliação do teste um resultado.
O software Sequenc procura incisivamente atender a estas necessidades. Esta ferramenta traz uma série de recursos para criação
e caracterização de blocos de geração, sendo possível especificar a forma de onda que será gerada nos blocos, a condição de
transição entre um bloco e o seguinte e o estado das binárias de saídas em cada instante de toda a geração. Além disso, é possível
também criar diversas lógicas de avaliação de tempo, módulo, etc, de modo que após a geração de todos os blocos estas
avaliações retornem um resultado para diagnóstico do teste em questão.
Software SEQUENCPara acessar o software Sequenc, selecione o mesmo através da plataforma de software Conprove Test Center (CTC).

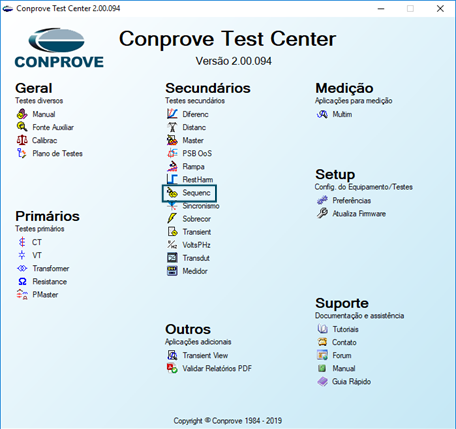

Figura 1 – Software Sequenc no Conprove Test Center (CTC).
Anexo:
pub10_img1.PNG [ 117.77 KiB | Visualizado 6121 vezes ]
Na tela inicial do software são apresentadas 3 grandes áreas:
1. Sequências: configuração dos blocos de geração, determinando tipo de sinal a ser gerado, forma de avanço entre blocos e
condição dos sinais binários de saída;
2. Forma de Ondas: formas de ondas analógicas e binárias;
3. Avaliações: criação de lógicas de avaliação de toda a geração (todos os blocos juntos) para diagnóstico do teste realizado.
Além disso, vale mencionar também as ações presentes na barra principal. Nesta área é possível, principalmente, configurar os
canais virtuais e de hardware (“Direc Canais”), inserir novos blocos de geração (“Inserir Nova”), trafegar entre e editar testes
realizados (seção “Resultados”) e iniciar e parar a geração.

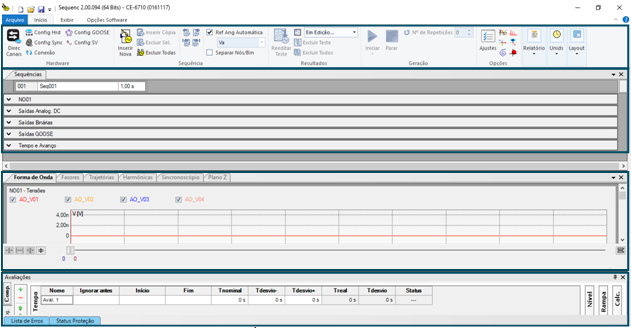

Figura 2 – Área inicial do software Sequenc.
Anexo:
pub10_img2.PNG [ 71.98 KiB | Visualizado 6121 vezes ]
Aplicação: Falha de Disjuntor (50BF)Para exemplo prático de aplicação desta ferramenta, a seguir será abordado o procedimento para teste de uma lógica de falha
de disjuntor (50BF).
Primeiramente é preciso entender o princípio desta função. A 50BF parte da premissa de que um disjuntor a montante deve ser
solicitado a abrir o circuito caso o disjuntor principal de abertura para uma falta especifica não consiga fazer a abertura no tempo
previsto. Com base nisto, determina-se que esta lógica deve monitorar as funções que comandam a abertura do disjuntor principal,
a corrente que circula pelo circuito e o contato auxiliar do disjuntor principal. Ou seja, após o comando de abertura por parte da
função de proteção, o 50BF começa sua contagem de tempo, se ao fim desta contagem ainda houver corrente no circuito e/ou o
contato auxiliar do disjuntor permanecer fechado, a função propaga um sinal de abertura do circuito elétrico para o disjuntor a
montante. Saldo final: o componente protegido do sistema estará sob uma condição de falta por um maior período de tempo,
mas será garantida a eliminação da falta através da abertura de uma maior parcela do circuito através do disjuntor a montante.
Comparada a uma coordenação utilizando uma proteção a montante como retaguarda, a falha de disjuntor é um recurso que
garante a eliminação mais rápida da falta.
O primeiro passo para o teste é a criação dos blocos de geração. Na barra principal clique em “Inserir Nova” duas vezes para
criação de mais dois blocos. Defina cada bloco para geração “Direto” e configure-os conforme apresenta a figura a seguir.

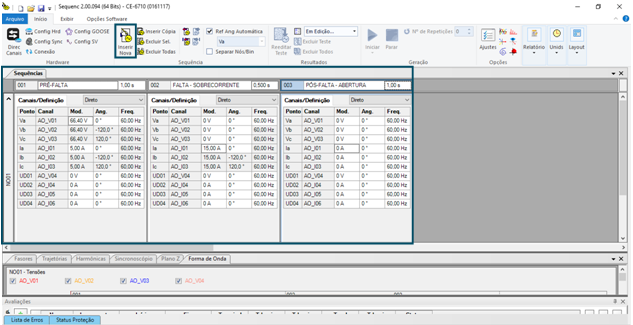

Figura 3 – Configuração da geração dos blocos.
Anexo:
pub10_img3.PNG [ 123.09 KiB | Visualizado 6121 vezes ]
Dentro da área “Sequências”, desça a barra lateral e dentro da aba “Saídas Binárias” defina a BO01 para permanecer fechada
durante os blocos “PRÉ-FALTA” e “FALTA – SOBRECORRENTE” e aberta no “PÓS-FALTA – ABERTURA”, conforme destaca a figura a seguir.

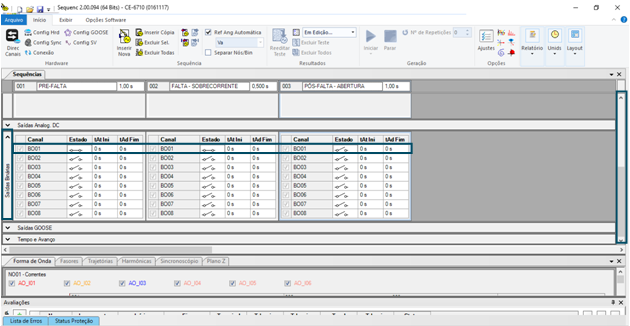

Figura 4 – Configuração das binárias de saída durante a geração.
Anexo:
pub10_img4.PNG [ 97.03 KiB | Visualizado 6121 vezes ]
Em seguida expanda a área “Avaliações” e crie duas linhas de avaliação de tempo e parametrize-a conforme propõe a figura a seguir.

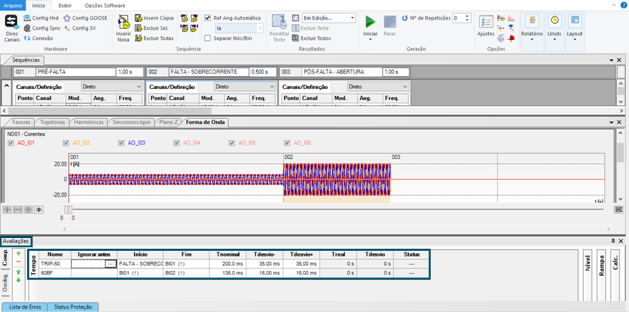

Figura 5 – Linhas de avaliação de tempo.
Anexo:
pub10_img5.PNG [ 112.5 KiB | Visualizado 6121 vezes ]
Por fim, pressupondo que os ajustes estejam alinhados com os parâmetros do relé, execute o teste através do botão “Iniciar” em
destaque na figura a seguir. Nesta mesma imagem, note que os resultados das linhas de avaliação são apresentados como “Aprovado”.

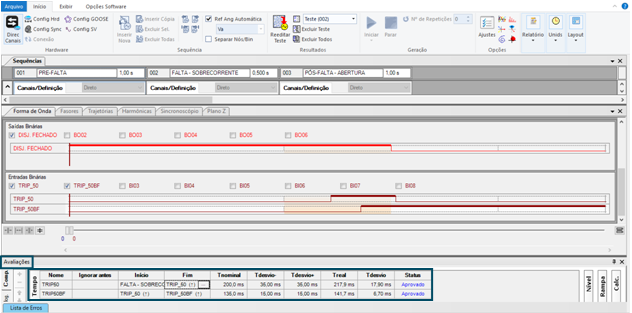

Figura 6 – Resultados do teste da função 50BF.
Anexo:
pub10_img6.PNG [ 90.4 KiB | Visualizado 6121 vezes ]
A partir do exemplo acima, enfatiza-se a liberdade que o software Sequenc traz ao usuário na elaboração de perfis específicos de
geração e avaliação de um teste.
