Como controlar o tempo de geração e realizar incrementações de forma manual e automática no aplicativo “Manual”? Devida a sua alta flexibilidade o software “Manual” é sem dúvidas o aplicativo mais utilizado dentro do Conprove Test Center (CTC). Dentre as maneiras de se realizar uma geração, estão os mecanismos de incrementação do módulo e/ou ângulo, seja manualmente ou de forma automática. Além disso, é possível também limitar o tempo de geração para que esta seja interrompida após um período, e não por sinal digital.

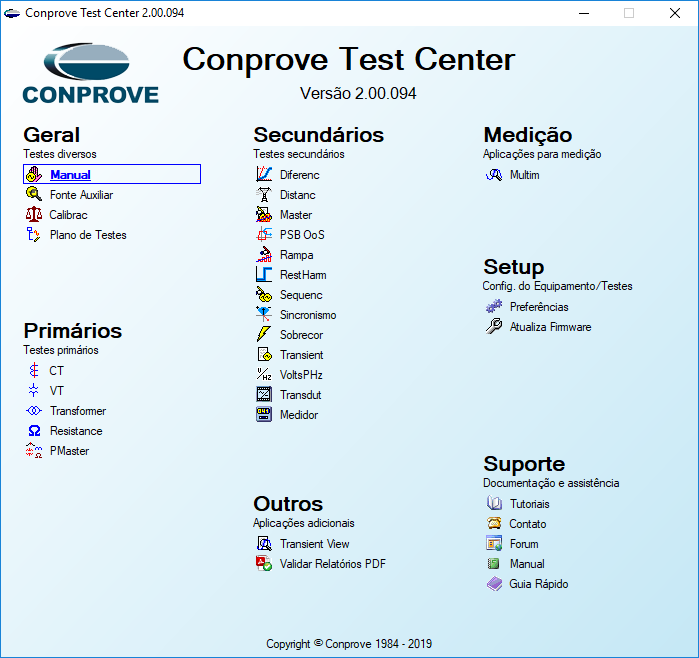

Abrindo o ManualDentro do CTC clique no ícone destacado.
Anexo:
Manual.png [ 86.83 KiB | Visualizado 24861 vezes ]

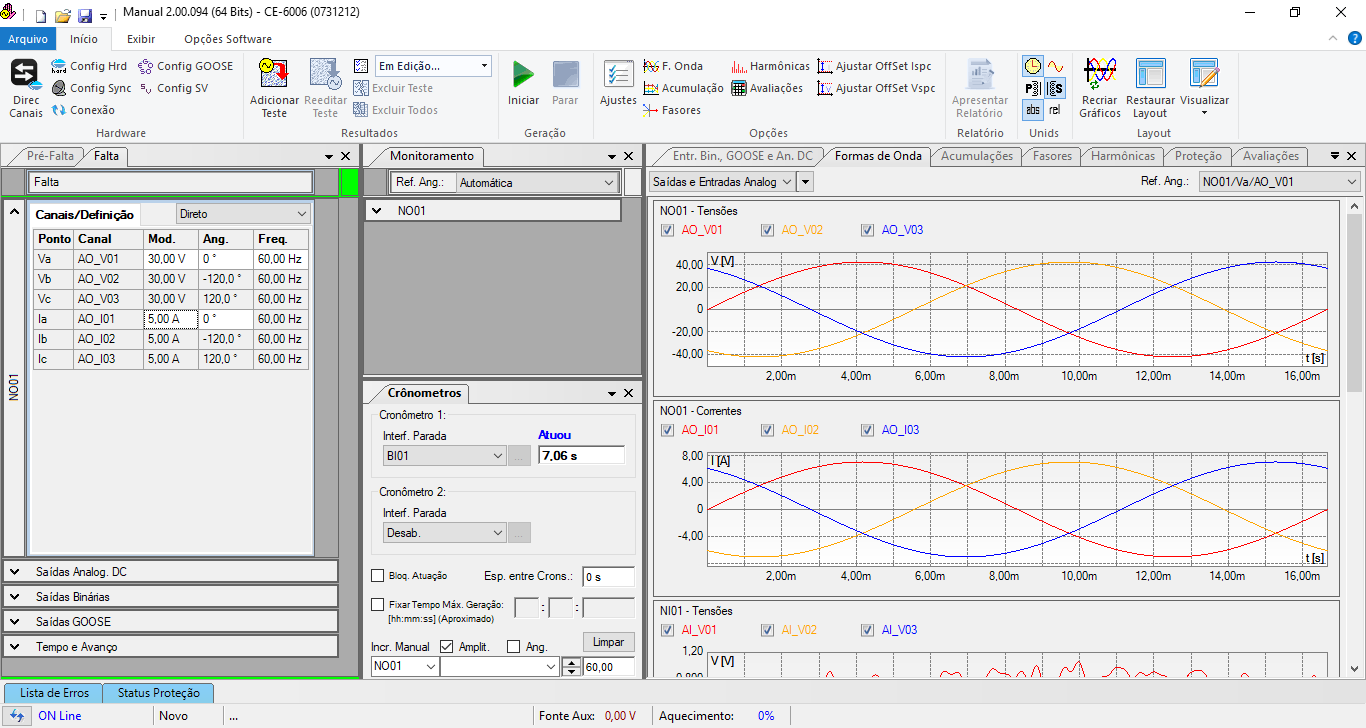

Ao realizar a geração de tensão e/ou corrente o software gera por tempo indeterminado ou para no momento em que a Binária de Entrada (BI) monitorada atua. A figura a seguir mostra que ocorreu atuação em 7,06s da BI01.
Anexo:
Atuação.png [ 86.61 KiB | Visualizado 24860 vezes ]
Para testar o pick-up das funções de proteção deve-se incrementar ou decrementar através de uma rampa a grandeza elétrica analisada. Existem duas maneiras de utilizar a rampa: uma de forma manual e outra de maneira automática. Para mostrar as duas maneiras apresenta-se o teste do pickup de uma função 50 ajustado com 10,0A e tempo de operação instantâneo.

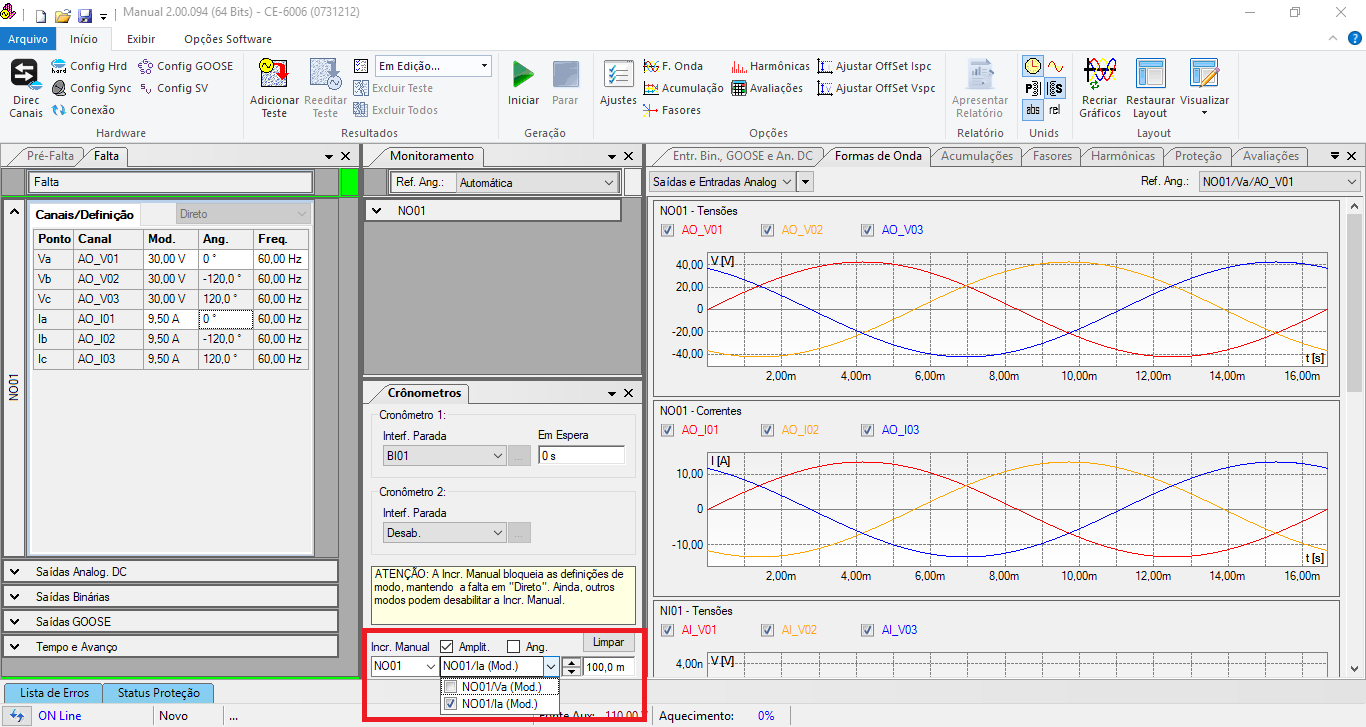

Rampa de forma manualNa janela em destaque, no primeiro campo “Incr. Manual” deve-se escolher o nó lógico. No segundo campo ajustam-se a fase e se a rampa será no módulo e/ou no ângulo. Já no terceiro campo, o passo de incrementação/decrementação. Através das setas aumenta-se ou diminui o valor ajustado.
Anexo:
Rampa_Manual.png [ 89.14 KiB | Visualizado 24860 vezes ]

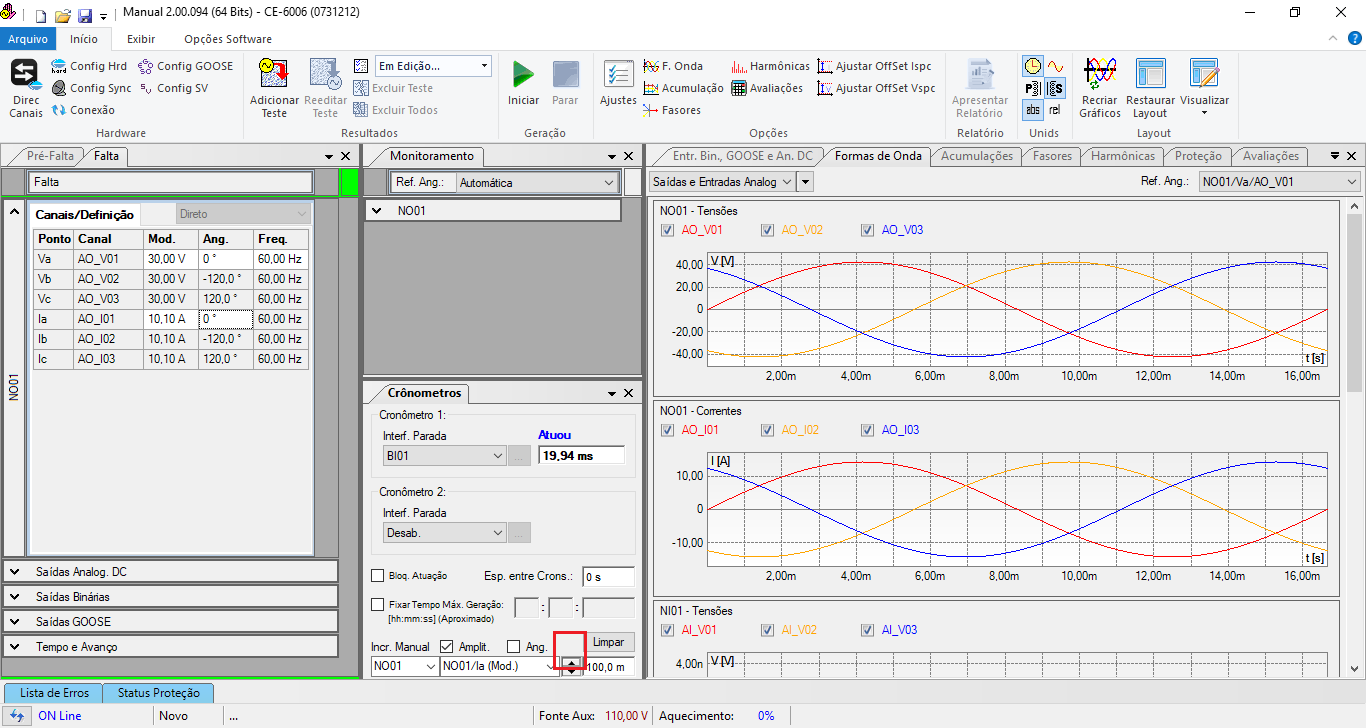

Para testar o pick-up inicialmente inseri-se um valor menor do que o ajustado, por exemplo, 9,5A. O passo seguinte é clicar na seta para cima em cada sucessiva geração até que ocorra a operação.
Anexo:
Pickup_Manual.png [ 97.67 KiB | Visualizado 24860 vezes ]
Rampa de forma automáticaPara utilizar a rampa automática a incrementação manual

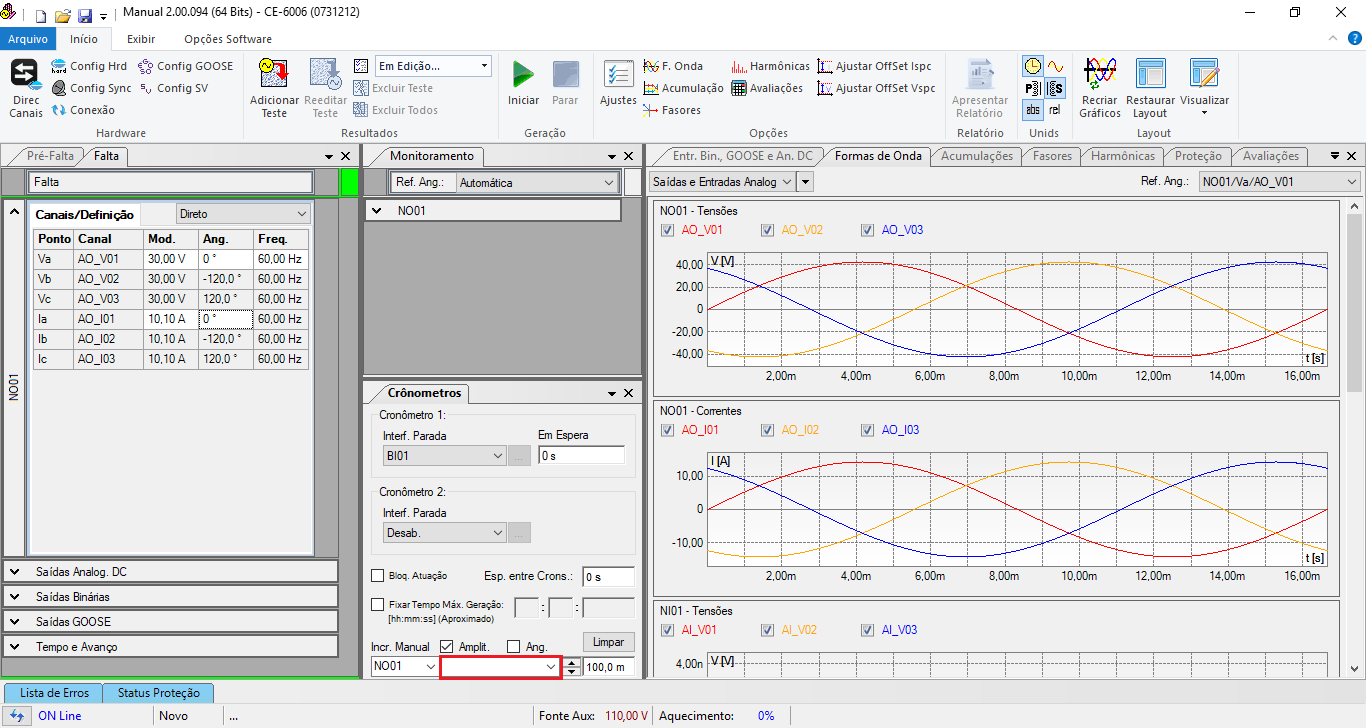

não pode estar ativa. Nenhum canal de corrente ou tensão deve estar selecionado no campo em destaque.
Anexo:
Destativo.png [ 86.08 KiB | Visualizado 24860 vezes ]

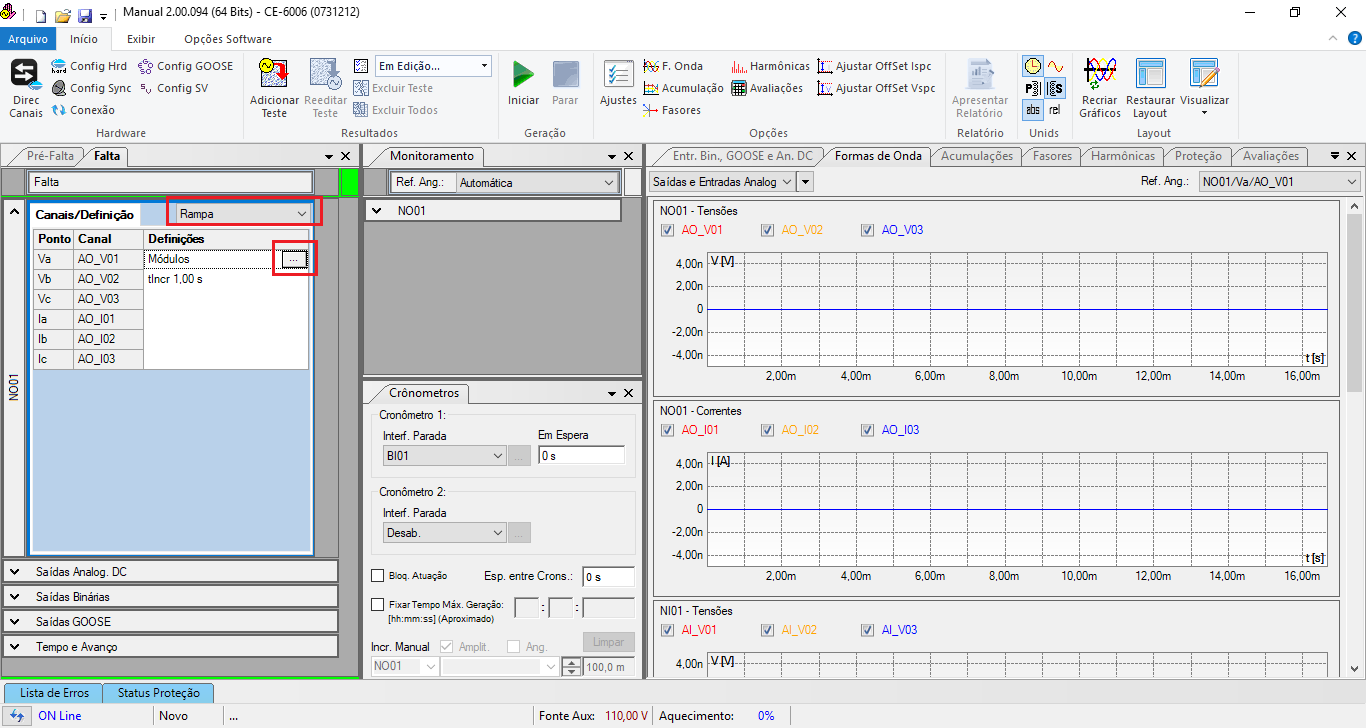

Para acessar a Rampa automática mude o campo “Direto” para “Rampa” e clique no ícone “...”.
Anexo:
Rampa_Automática.png [ 86.57 KiB | Visualizado 24860 vezes ]

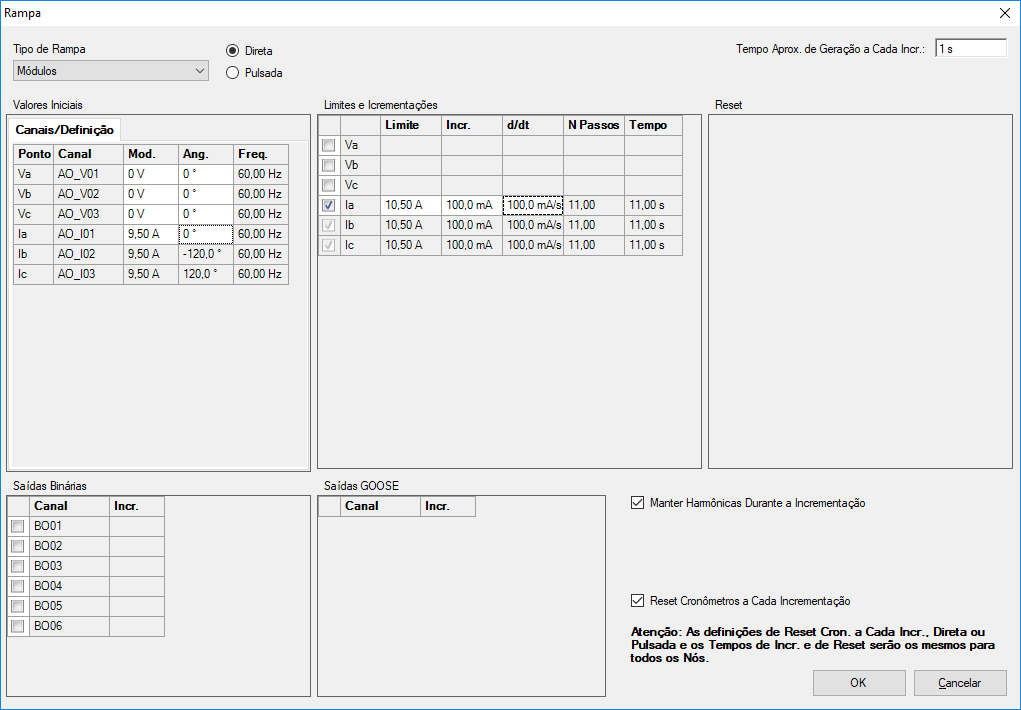

Na janela seguinte o primeiro campo a ser ajustado é o “Tipo de Rampa”, sendo possível: módulo, ângulo, módulo e ângulo, componentes simétricas, fase-fase, potência, falta, Imped. Icc e Zlin, Imped. Vcc e Zlin e Imped. SIR e Zlin.
Nesse exemplo utiliza-se a opção “módulo”. Devem-se ajustar os valores de amplitude e ângulos iniciais, o “Valor limite”, o passo de incrementação e o tempo aproximado de geração a cada incrementação. Os valores dos campos “d/dt, N Passos e Tempo” são calculados automaticamente.
Na figura a seguir temos o valor inicial de 9,5A valor final 10,5A, passo de incrementação 0,1 e o tempo a cada incrementação de 1,0s.
Anexo:
Rampa_Aut_Ajuste.png [ 33.48 KiB | Visualizado 24860 vezes ]

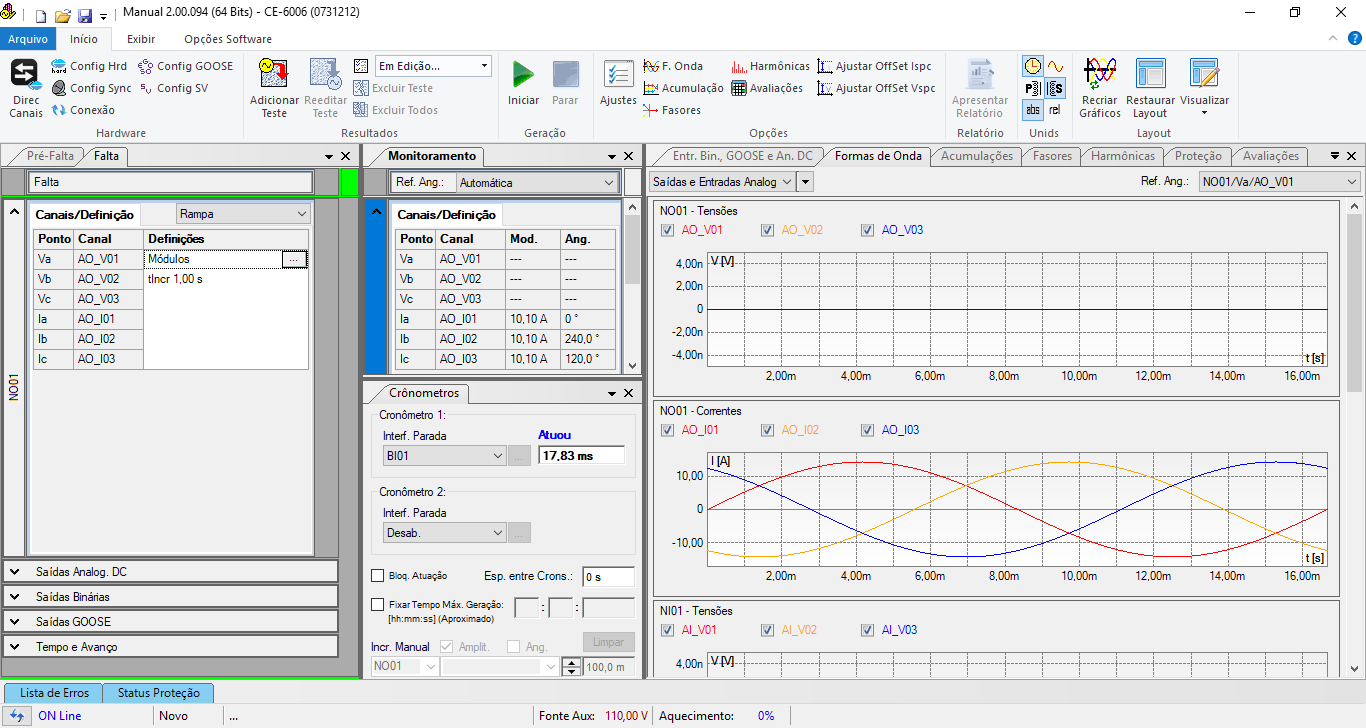

Ao iniciar a geração a rampa é feita de maneira automática. Expandindo a aba “Monitoramento” verifica-se o valor encontrado de pick-up.
Anexo:
Pickup_Aut.png [ 85.04 KiB | Visualizado 24860 vezes ]

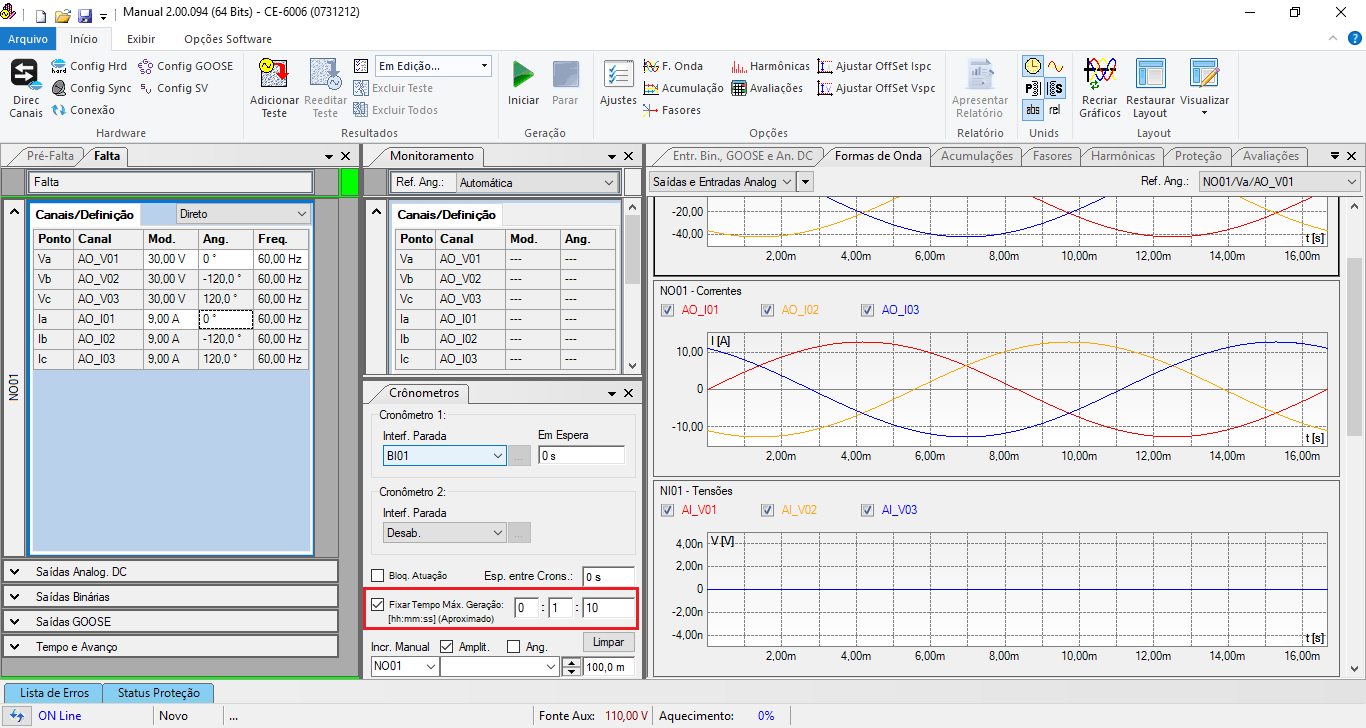

Fixando o tempo de operaçãoDependendo do teste não haverá parada por binária. Caso se deseje controlar o tempo de geração basta selecionar o campo “Fixar Tempo Max Geração” e ajustar o tempo desejado.
Anexo:
Fixar.png [ 86.61 KiB | Visualizado 24860 vezes ]
Att
Eng° Michel
