Quais as melhores práticas de uso das malas de testes da Conprove? Os equipamentos: CE-6003, CE-6006,CE-6707, CE-6710, CE-7012 ou CE-7024 utilizam tecnologia 100% brasileira, os componentes empregados são de altíssima qualidade e a montagem é feita com um rígido controle de qualidade.
Todos esses equipamentos possuem garantia de no mínimo um ano contra qualquer tipo de defeito.
Adotando-se as recomendações abordadas neste artigo, otimiza-se a condição do equipamento durante longos períodos sem a ocorrência de danos ou defeitos.
AterramentoTrata-se de um procedimento obrigatório para equipamentos elétricos, contudo muitas vezes é negligenciado pelos profissionais da área. O aterramento é importante, pois aumenta a segurança do usuário e evita danos aos equipamentos. Normalmente, os relés de proteção ou equipamentos a serem ensaiados estão aterrados e operar a mala de teste sem o aterramento pode criar uma corrente indesejada circulando no equipamento a ser testado, podendo acarretar problemas.

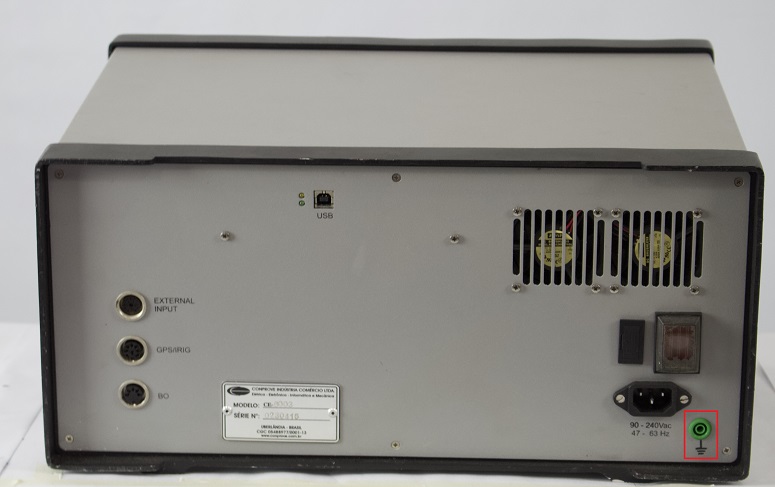

Ainda que o cabo de alimentação da mala de teste possua um pino de terra, é bastante comum que as tomadas utilizadas não tenham o ponto de terra. Por esse motivo é importante realizar o aterramento externamente através do borne situado na parte traseira do equipamento. Deve-se utilizar um cabo de trabalho para conectar ao ponto de terra. A figura a seguir mostra esse ponto.
Anexo:
borne_2.jpg [ 67.42 KiB | Visualizado 15616 vezes ]
Cabo USBO cabo USB utilizado para comunicação entre notebook e a mala de teste deve ser sempre o original ou de mesma qualidade (2.0 ou superior). Deve-se evitar a todo custo stress mecânico ao cabo USB quando conectado ao equipamento.
CaseO case de transporte do equipamento é feito do plástico ABS, apresentando ótimas características quanto à resistência, impacto, tração e abrasão (desgaste por fricção). Outra característica é a presença de espuma de memória para o perfeito acondicionamento do equipamento no case. Para acondicionar os equipamentos CE-6003, CE-6006 e CE-7024 no case siga o seguinte procedimento:

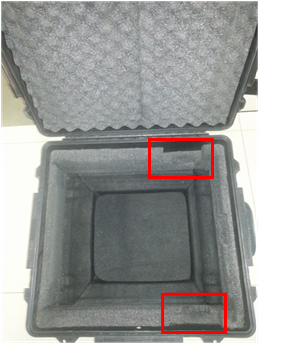

1. Inicialmente verifique no case a posição de encaixe das alças do testador;
Anexo:
case_01.png [ 188.09 KiB | Visualizado 15616 vezes ]

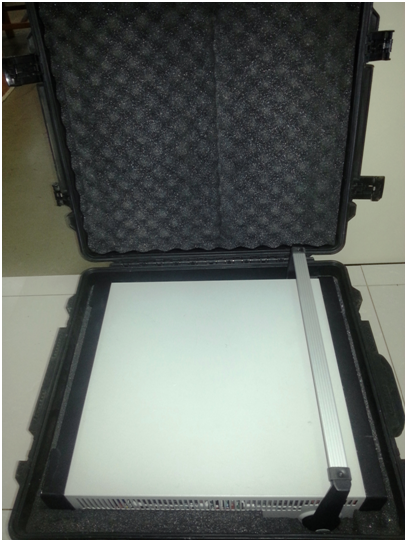

2. Com a alça voltada para cima insira primeiro a parte traseira e depois a parte dianteira. Isso impede qualquer tipo de dano aos leds do CE-6003 / CE-6006;
Anexo:
case_02.png [ 396.06 KiB | Visualizado 15616 vezes ]

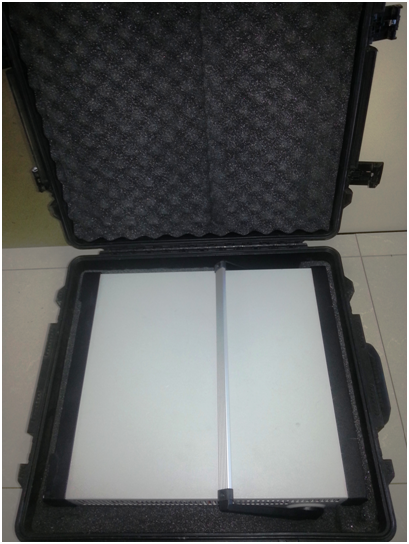

3. Abaixe a alça e o case está pronto para ser fechado;
Anexo:
case_03.png [ 379.58 KiB | Visualizado 15616 vezes ]

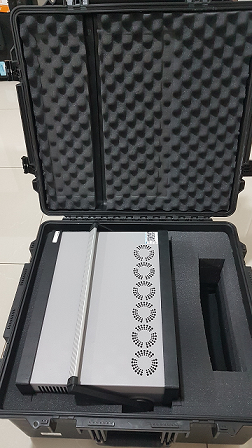

4. Para os equipamentos CE-6707, CE-6710 e CE-7012 o procedimento é análogo sendo que na figura a seguir o case já está pronto para ser fechado;
Anexo:
case_04.png [ 232.16 KiB | Visualizado 15616 vezes ]
TransporteO equipamento deve sempre ser transportado dentro do seu case original. Deve-se evitar a todo custo vibrações excessivas e/ou quedas. Observar o lado mais indicado de transporte (rodas para baixo) e evitar empilhar outros objetos sobre o case durante o transporte.
GeradorTodos os modelos de malas de testes citados anteriormente possuem fonte chaveada para alimentação dos seus circuitos e sistemas de geração/amplificação em dupla conversão, sendo assim imunes a qualquer variação da alimentação utilizada (seja em amplitude ou frequência), desde que respeitado os limites de operação do equipamento. Ou seja, permite-se que a fonte de alimentação tenha uma frequência entre 47,0Hz a 63,0Hz. Isso admite o uso de geradores, desde que a potência mínima de 5KVA seja respeitada. Para CE-7024 a potência mínima recomendada é de 10KVA.
Estabilizadores de TensãoA faixa de alimentação permitida é de 90,0 Vac a 240,0Vac. O uso de estabilizador de tensão é permitido desde que possua uma potência de 5KVA ou superior. Para CE-7024 a potência mínima recomendada é de 10KVA. É necessário cuidado especial com o aterramento (alguns tipos de estabilizadores/no-breaks "quebram" o aterramento, deixando o terra do equipamento flutuando).
No-BreakO uso de No-Break é permitido devendo possuir uma potência de 5KVA ou superior. Para CE-7024 a potência mínima recomendada é de 10KVA. É necessário cuidado especial com o aterramento (alguns tipos de estabilizadores/no-breaks "quebram" o aterramento, deixando o terra do equipamento flutuando).
CalibraçãoA Conprove recomenda que a calibração seja feita no intervalo de 1 a 2 anos. O procedimento da calibração pode ser feito por empresas externas ou pela própria Conprove. A diferença é que uma empresa externa simplesmente analisará se os valores gerados estão dentro da faixa de tolerância do catálogo do equipamento. Caso algum canal esteja fora da tolerância essa empresa não possuirá conhecimento para corrigir o canal.
Optando pela calibração da Conprove inicialmente é feito um diagnóstico geral do equipamento que identifica qualquer problema ou eminência de defeito. No momento da calibração altera-se o ganho dos canais de modo a deixar os erros o mais próximos de zero.
ManutençãoA Conprove é a única empresa indicada para realizar manutenção e reparo de seus equipamentos. Não se recomenda que outras empresas realizem reparos, inclusive os equipamentos possuem lacres que caso rompido inviabiliza a garantia.
Att
Eng° Michel
