Análise e Reprodução de OscilografiasA avaliação de uma oscilografia é de grande importância no entendimento dos fenômenos que circundam o sistema elétrico
na condição de uma falta. Através desta medida é possível amparar o corpo técnico na tomada de medidas de proteção do
sistema contra novas falhas.
Com o intuito de trazer os melhores recursos na avaliação de sistemas de proteção, a Conprove disponibiliza para seus cliente
2 softwares que trabalham com arquivos ATP e Comtrade, o TRANSIENT VIEW e o TRANSIENT. Neste artigo será abordado
apenas o segundo destes dois, sendo que o primeiro já foi abordado em publicações anteriores.
TRANSIENTO TRANSIENT é um software original da Conprove, focado exclusivamente na abertura e reprodução de arquivos Comtrade, ou
análise e reprodução de oscilografias. Através de uma interface amigável e simplificada, é possível fazer uma seleção de
variáveis analógicas e digitais que devem entrar nos gráficos de forma de onda para análise dos sinais elétricos. Além disso,
permite-se também a manipulação dos módulos das variáveis analógicas através de um ganho aplicado nos sinais.
Trabalhando com o softwarePara abertura do TRANSIENT, primeiramente, acesse a plataforma de softwares da Conprove, o Conprove Test Center (CTC).
Em seguida, dentre as ferramentas disponíveis, selecione o software em questão, conforme destaca a figura a seguir.

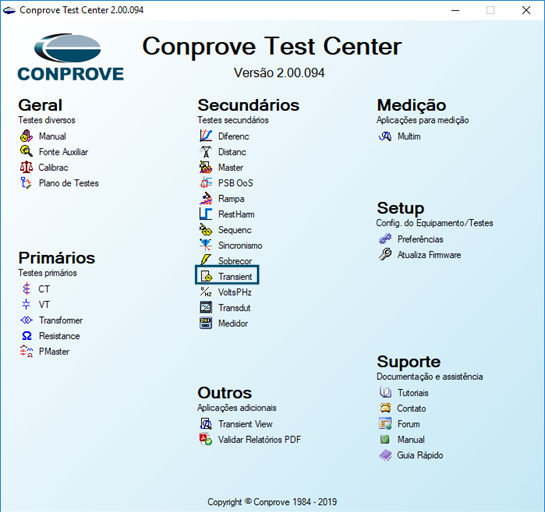

Figura 1 – TRANSIENT no Conprove Test Center (CTC).
Anexo:
pub12_img1.PNG [ 160.9 KiB | Visualizado 8822 vezes ]
Aberto o software, expanda a aba “NO01” presente na parte esquerda da tela e destacada na figura a seguir. Em seguida,
abra o arquivo Comtrade para avaliação através do botão com “...” no seu corpo.

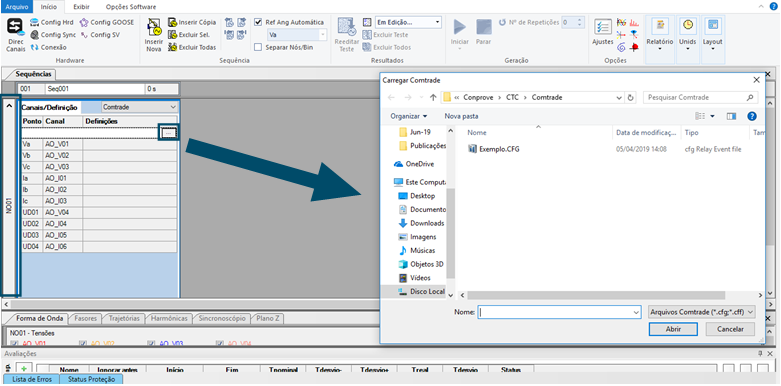

Figura 2 – Software TRANSIENT.
Anexo:
pub12_img2.PNG [ 122.45 KiB | Visualizado 8822 vezes ]
Selecionado o arquivo da oscilografia, a seguinte tela será apresentada. Neste ambiente será possível direcionar os sinais
analógicos e digitais presentes no Comtrade para um canal virtual específico, conforme destacado na figura a baixo. A partir
desta medida, serão apresentados nos gráficos de formas de ondas os respectivos sinais desejados para avaliação da condição
do sistema quando da ativação do trigger da oscilografia.
Além disso, nesta etapa é possível também manipular o módulo dos sinais analógicos através do ajuste “Ganho”, ou seja, é
possível alinhar as formas de onda para exatamente o que se foi encontrado em campo.

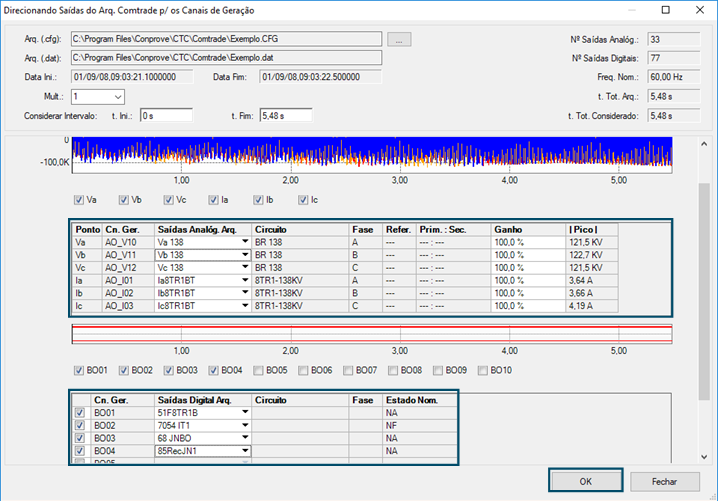

Figura 3 – Direcionamento dos sinais analógicos e digitais aos canais virtuais.
Anexo:
pub12_img3.PNG [ 162.54 KiB | Visualizado 8822 vezes ]
Por fim, após finalizado o direcionamento dos sinais no botão “OK”, reapresenta-se a tela de avaliação da oscilografia, mas
agora com as devidas preparações estabelecidas.

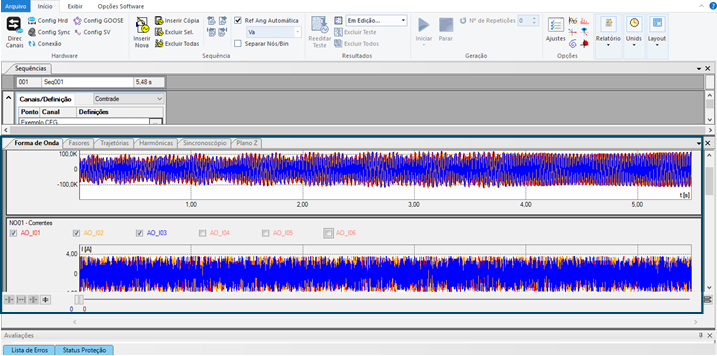

Figura 4 – Aba “Forma de Onda”.
Anexo:
pub12_img4.PNG [ 163.57 KiB | Visualizado 8822 vezes ]
Através da aba “Forma de Onda”, em destaque na figura a anterior, é possível avaliar todos os sinais selecionados. Caso esta
aba não esteja presente na tela, selecione as opções “Restaurar Layout” e “Recriar Gráficos” para reestabelecimento das
condições padrões de exibição.
Figura 5 – Restauração de Layout e Recriação de Gráficos.
Anexo:
pub12_img5.PNG [ 35.3 KiB | Visualizado 8822 vezes ]
Direcionadas todos os sinais digitais e analógicos para reprodução da oscilografia, basta que se inicie a geração a partir do
botão “Iniciar” em destaque na figura anterior.
Outros recursosOutras duas ferramentas no software TRANSIENT que podem ser de grande utilidade na análise de oscilografias é a definição
de ajustes de zonas de proteção e critérios de check de sincronismo. Na janela “Ajustes” é possível utilizar estes recursos para
que sejam aplicados em cima da reprodução da oscilografia. Desta forma, avalia-se como seria a interação da proteção com o
sistema para aquele instante de falta.

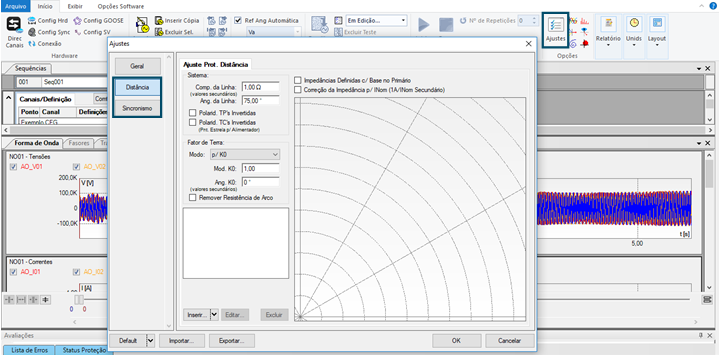

Figura 6 – Definição de zonas de proteção e critérios de check de sincronismo.
Anexo:
pub12_img6.PNG [ 137.69 KiB | Visualizado 8822 vezes ]
