Bom dia a todos, alguem connhece um software para calculos de curvas de tempo e corrente (de preferencia Free).

Grato

Marcos

Prezado;

Existem vários softwares para cálculos de curvas de i x t no mercado. A grande maioria é comercializada.

Como você está procurando algo free sugiro trabalhar com o Excel que é uma ferramenta muito utilizada para complementar este tipo de analise.

Em anexo segue uma tabela que pode ser incrementada por você para atender suas necessidades.



Att

Paulo Jr

Paulo, muito Obrigado.

E qual pode me indicar, mesmo que seja pago??

Prezado Paulo Junior, bom dia.

Poderia passar mais algumas instruções de como utilizar a planilha?

Desde já agradeço.

Prezado Claudinei, boa noite.

A planilha coordena três curvas de sobrecorrente de tempo inverso com seus respectivos instantâneos.

É possível selecionar o formato da curva no campo "Curve Type".

A curva verde representa a concessionária, ela está fixa e não se pode alterar nenhum dado (nem sobrecorrente de tempo inverso e nem a instantânea). Os únicos parâmetros que se podem alterar são a tensão do sistema e a potência de curto circuito, que são chamados de "Voltage" e "Available Fault" respectivamente, na sessão "Supply Characteristic".

Os outros dois relés que irão ser coordenados são permitidos entrar com a corrente de pick-up da curva inversa ("I1" ou "I2"), dial de tempo ("TMS 1" ou "TMS 2"), tensão base do relé ("V1" ou "V2"), múltiplo(relacionado ao pick-up da curva de tempo inverso) de pick-up do instantâneo ("Inst 1" ou "Inst 2") e tolerância de tempo da curva ("Clearance 1" ou "Clearance 2").

Qualquer dúvida, poste aqui!

Att.

Adriano.

Adriano

Você teria algum exemplo prático para postar?

Prezado Claudinei, na própria planilha já vem com valores de exemplo. Baste que você analise os dados conforme lhe expliquei anteriormente. Só uma dica, a curva verde é do relé mais a jusante, a roxa é do relé intermediário e a vermelha é do relé mais a montante (concessionária).

Att.

Prezado Adriano, Bom Dia.

Gostaria de montar o diagrama de coordenação para as proteções de um trafo de 150 kVA-13,8 kV/380 V/Z% 5,5, com alimentação proveniente de um terciário de um outro trafo com potência de 36 MVA e possuindo um elo fusível de 6 k.

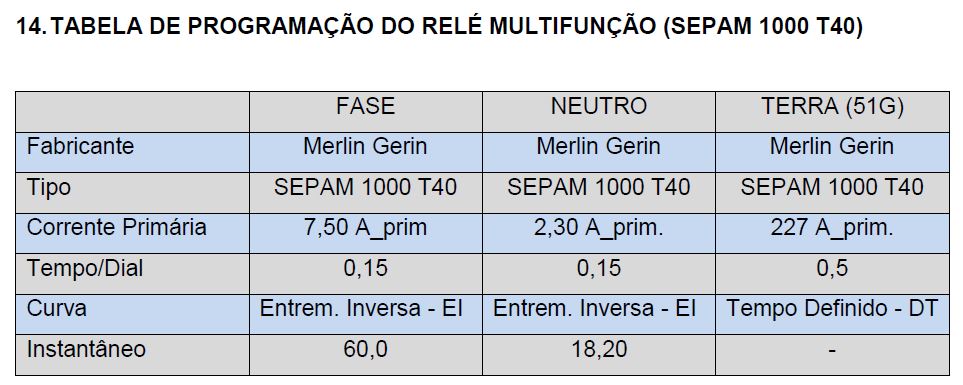

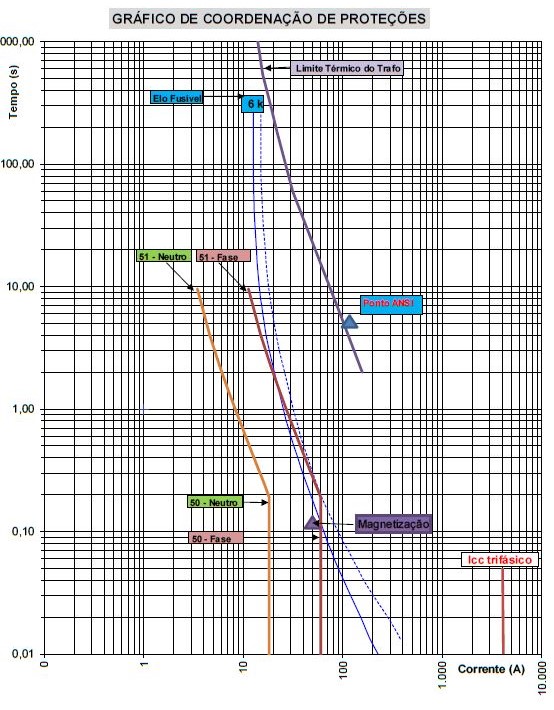

Os ajustes do relé do trafo de 150 kVA e o gráfico de coordenação estão nas figuras em anexo. Gostaria de saber se consigo um resultado parecido utilizando a planilha.
