Carvalhaes

Assunto do Tópico: Tutotial de uso do SIGRA

Enviado: 03 Out 2018, 11:52

Data de registro: 23 Nov 2010, 15:29
Mensagens: 41

Alguém tem uma apostila ou tutorial de uso do SIGRA da siemens ?

Voltar ao topo

michelrdc

Assunto do Tópico: Re: Tutotial de uso do SIGRA

Enviado: 08 Out 2018, 14:54

Data de registro: 18 Mai 2010, 09:07
Mensagens: 789

Prezado Carvalhaes,

Nesse formatos específicos não possuo.
Contudo caso haja uma dúvida específica escreva aqui que lhe ajudo.

Att
Eng° Michel

Voltar ao topo

carvalhaes123

Assunto do Tópico: Re: Tutotial de uso do SIGRA

Enviado: 23 Mai 2019, 15:21

Data de registro: 23 Mai 2019, 12:04
Mensagens: 8

no caso de uma oscilografia os eixos das correntes das tres fases são diferentes tenho como colocar todos iguais ?

Anexos:

EIXOS.png [ 2.93 KiB | Visualizado 12469 vezes ]

Voltar ao topo

michelrdc

Assunto do Tópico: Re: Tutotial de uso do SIGRA

Enviado: 23 Mai 2019, 18:19

Data de registro: 18 Mai 2010, 09:07
Mensagens: 789

Prezado Carvalhes,

Isso é possível, clique com o botão direito no gráfico de corrente e escolha a opção:

Anexo:

object.png [ 4.27 KiB | Visualizado 12467 vezes ]

Em seguida em:

Anexo:

scales.png [ 7.79 KiB | Visualizado 12467 vezes ]

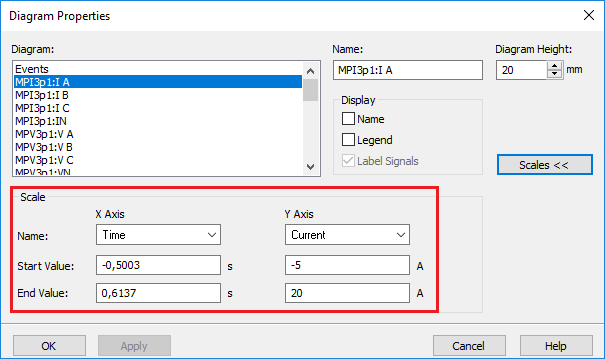

Por fim escolhas os valores de cada eixo:

Anexo:

Diagram.png [ 13.08 KiB | Visualizado 12467 vezes ]

Att
Eng° Michel

Voltar ao topo

carvalhaes123

Assunto do Tópico: Re: Tutotial de uso do SIGRA

Enviado: 24 Mai 2019, 09:18

Data de registro: 23 Mai 2019, 12:04
Mensagens: 8

Muito Obrigado.
