| Autor: | Juarez [ 07 Abr 2010, 15:20 ] |
| Assunto do Tópico: | Problema Relé Eletromecânico de Neutro |
Por que os eletromecanicos de neutro exigem maior potencia para teste? |
|
| Autor: | Cristiano [ 07 Abr 2010, 22:49 ] |
| Assunto do Tópico: | Re: Problema Relé Eletromecânico de Neutro |
Do estudo de eletromagnetismo temos (de forma simplificada) que: Força (F) = Campo magnético (B) x Corrente (I). -> F = B x I Da equação acima podemos tirar que a força é proporcional a corrente. Como a força necessária para atracar o contato de trip é fixa (vem da construção do relé) para que consigamos uma força equivalente com com correntes mais baixas é necessário que a bobina possua muitas voltas (espiras). Com isso a impedância total da bobina cresce muito e, se lembramos da equação de potência: P = R x I^2 teremos uma potência bem maior envolvida no teste. Trocando em miúdos: para conseguir força suficiente para mover o contato de trip com correntes mais baixas são necessárias muitas espiras, aumentando a impedância da bobina. Com uma impedância maior, mais potência é desprendida para realizar o mesmo trabalho. |
|
| Autor: | paulo.junior [ 08 Abr 2010, 14:33 ] |
| Assunto do Tópico: | Re: Problema Relé Eletromecânico de Neutro |

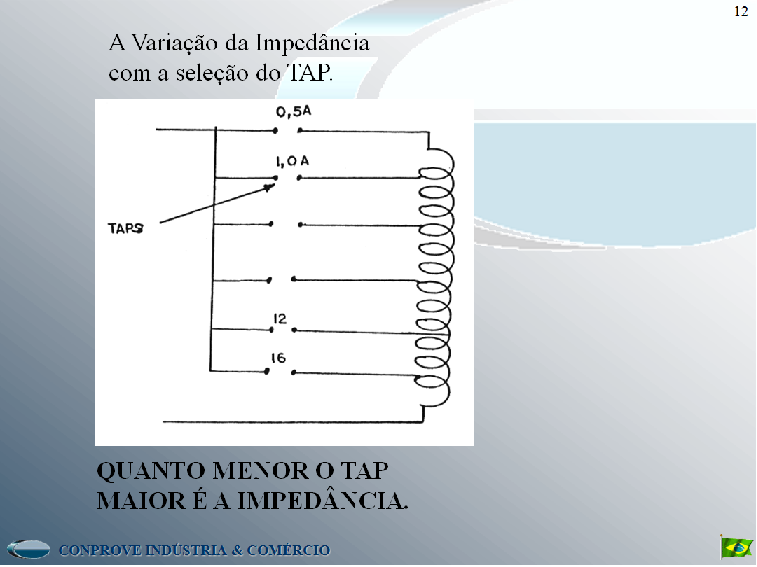

Muito boa a explicação do Cristiano. Apenas como complemento segue uma figura para facilitar a coompreenção. Anexo: taps_eletromecanico_neutro.png [ 112.72 KiB | Visualizado 4724 vezes ] Quanto maior o número de espiras, maior é a impedância, maior é a queda de tensão, portanto pede maior potência. |
|
| Autor: | michelrdc [ 09 Ago 2010, 17:45 ] |
| Assunto do Tópico: | Re: Problema Relé Eletromecânico de Neutro |
Para auxiliar nesse tipo de teste a comprove através da Caixa de Teste CE-6006 disponibiliza aos seus usuários diversas opções de geração de corrente com diferentes valores máximos de corrente e potência. Sendo elas: Correntes Padrões 1) Gerar 6 canais de correntes cada um possuindo 20A e 90VA como valores máximos de corrente e potência; 2) Gerar 3 canais de corrente cada um com 20A e 150VA como limites máximos de corrente e potência; 3) Gerar 3 canais de corrente cada um com 40A e 150VA como limites máximos de corrente e potência; 4) Gerar 2 canais de corrente cada um com 60A e 200VA como valores máximos de corrente e potência; 5)Gerar 1 canal de corrente com 120A e 400VA como valores máximos de corrente e potência; Eletromecânicos 1)Gerar 2 canais de corrente cada um com 40A e 400VA como valores máximos de corrente e potência; 2) Gerar 1 canal de corrente com 30A e 600VA como valores máximos de corrente e potência; 3) Gerar 1 canal de corrente com 24A e 1100VA como valores máximos de corrente e potência. Com essas três ultimas configurações consegue-se testar perfeitamente a maioria do relés eletromecânicos de neutro! Att Michel |
|
| Autor: | paulo.junior [ 03 Set 2010, 18:57 ] |
| Assunto do Tópico: | Re: Problema Relé Eletromecânico de Neutro |
Um exemplo numérico da potencia requisitada nos relés eletromecânicos é: Um relé no TAP 0,5A , para se testar o múltiplo 20 (20 x 0,5A = 10A ). Com um requisito de tensão para "empurrar" esta corrente de 40V. A Potência necessária é de 40V x 10A = 400 W. Sendo assim há uma dificuldade para o teste dos relés eletromecânicos de neutro, pois exigem alta potência. Um exemplo muito comum encontrado em campo é o relé IAC com TAP baixo. |
|
