Busquei em diversos sites da internet alguma planilha ou equação matemática que representasse as curvas 51 e 53 dos relés IAC, porém não encontrei nada confiável. Entre em contato com a GE e ele disseram que não possuem nada além dos manuais em pdf originais e scaneados. Acontece que conferir os valores em tais manuais é pouco prático e apresenta uma precisão muito baixa.
Alguém teria os pontos dessas curvas em formato excel para compartilhar?

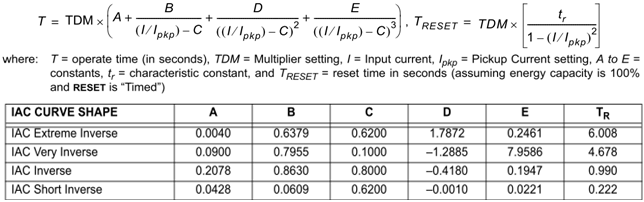

Realizei o calculo dos tempos levando em consideração a tabela e formula em anexo porém os resultados em alguns pontos é bem diferente da curva original IAC

Prezado moc,


Quais pontos especificamente não bateram?


Att
Eng°Michel
