 Assunto do Tópico: Relé REL316*4 ABB
MensagemEnviado: 11 Dez 2014, 18:15
Offline

Data de registro: 30 Jan 2012, 23:06
Mensagens: 21
Bom dia Senhores

Alguém saberia me dizer se para o relé REL316*4 da ABB, eu utilizo o Software de Comunicação CAP2 e qual o tipo de cabo?
E caso seja esse software, por acaso alguém conhece um link para poder baixar?

Desde já, muito obrigado

Gustavo


Voltar ao topo
 Perfil

 Assunto do Tópico: Re: Relé REL316*4 ABB
MensagemEnviado: 12 Dez 2014, 11:26
Offline

Data de registro: 18 Mai 2010, 09:07
Mensagens: 789
Prezado Igba

O software para realizar a comunicação é o software CAP2 /316.

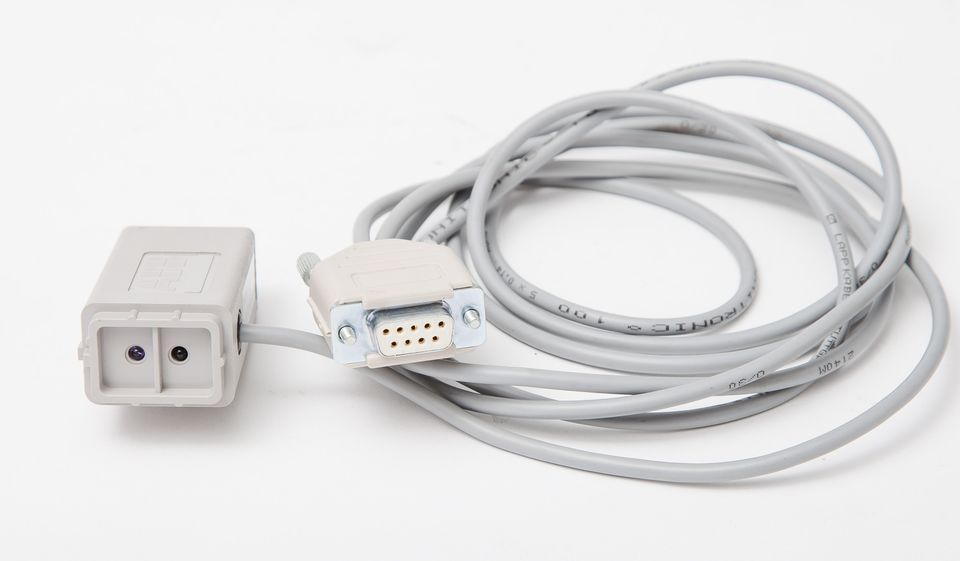

O cabo utilizado é proprietário da ABB abaixo a foto do cabo.

Anexo:
Cabo.jpg [ 34.69 KiB | Visualizado 10582 vezes ]


Para adquiri o software e o cabo sugiro que entre em contato com a ABB.

Att
Eng° Michel


Voltar ao topo
 Perfil

 Assunto do Tópico: Re: Relé REL316*4 ABB
MensagemEnviado: 12 Dez 2014, 12:58
Offline

Data de registro: 30 Jan 2012, 23:06
Mensagens: 21
Olá Sr. Michel

Desde já muito obrigado pela ajuda.
Já o relé que temos aqui, tem uma entrada para comunicação DB25, saberia me dizer qual o padrão, normal, cross?

Grato

Att.

Gustavo


Voltar ao topo
 Perfil

 Assunto do Tópico: Re: Relé REL316*4 ABB
MensagemEnviado: 12 Dez 2014, 15:03
Offline

Data de registro: 18 Mai 2010, 09:07
Mensagens: 789
Prezado Igba

A entrada do relé não é óptica?
Poderia postar uma foto dessa entrada?

Att
Eng° Michel


Voltar ao topo
 Perfil

 Assunto do Tópico: Re: Relé REL316*4 ABB
MensagemEnviado: 17 Dez 2014, 08:18
Offline

Data de registro: 30 Jan 2012, 23:06
Mensagens: 21
Olá Sr. Michel

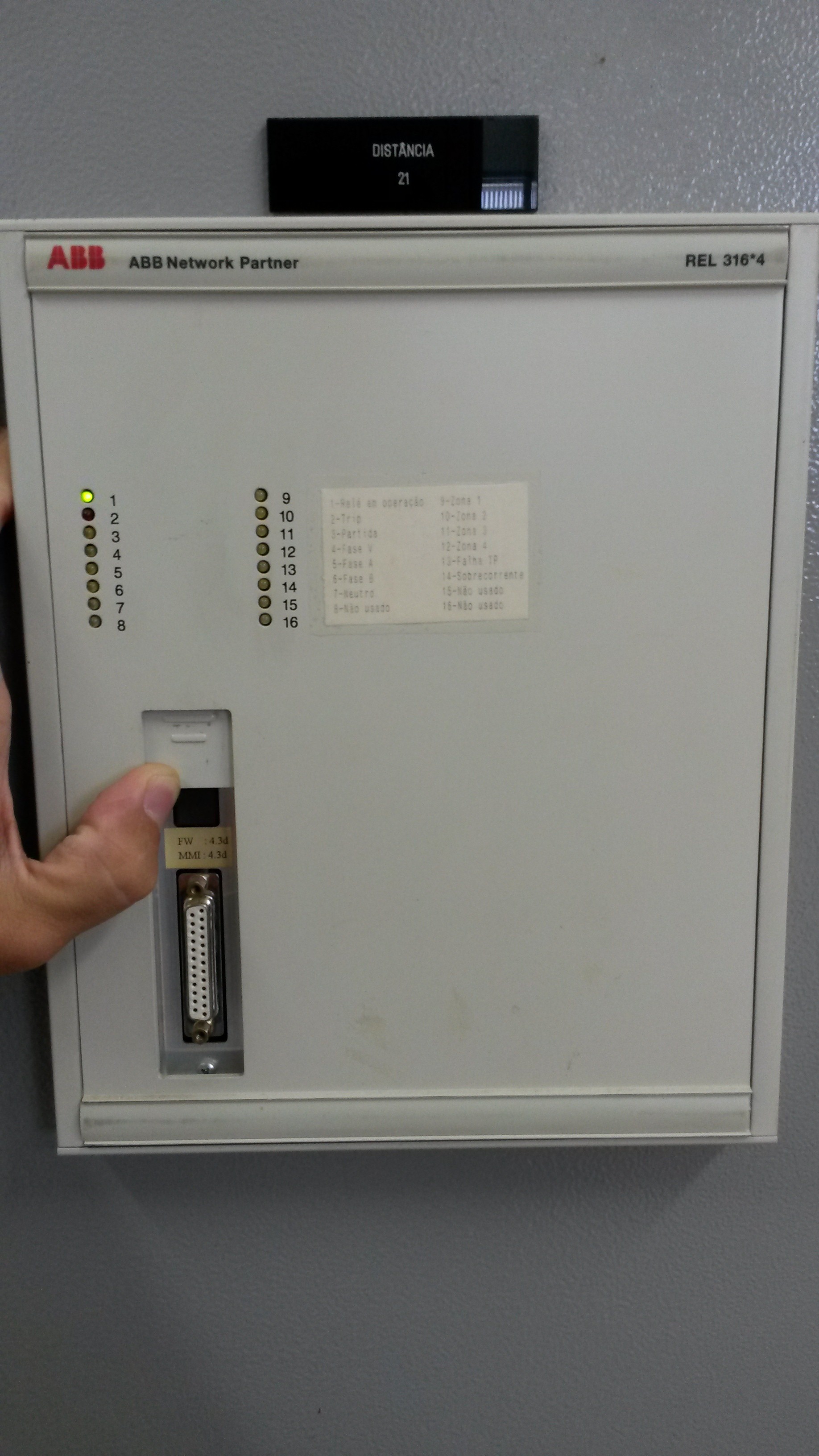

Positivo, este relé não possui entrada óptica, e sim serial, eu creio.
Segue foto.

Grato

Gustavo


Anexos:
20141215_104317.jpg [ 811.54 KiB | Visualizado 10563 vezes ]
Voltar ao topo
 Perfil

 Assunto do Tópico: Re: Relé REL316*4 ABB
MensagemEnviado: 17 Dez 2014, 18:00
Offline

Data de registro: 18 Mai 2010, 09:07
Mensagens: 789
Prezado Igba

Em todos os manauis que eu pesquisei a entrada pra comunicação é optica.

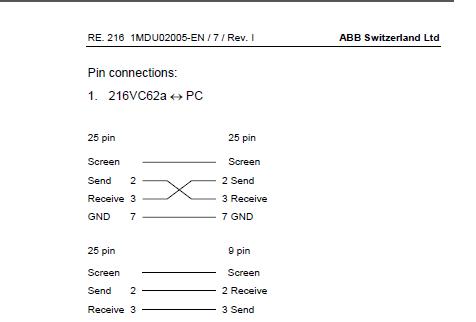

Contudo olhando manuais da série 216 encontrei as seguintes pinagens.

Anexo:
pinagem.JPG [ 13.73 KiB | Visualizado 10560 vezes ]



Provalvemente esse relé foi uma primeira geração da série 316 que deve ter mantido
a pinagem da série 216. Posteriormente devem ter migrado para entrada óptica.

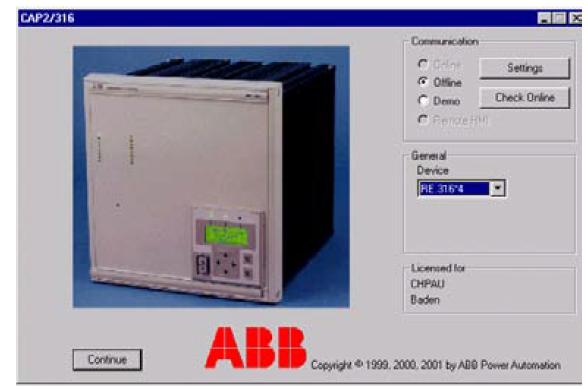

Anexo:
Entrada_Optica.JPG [ 26.22 KiB | Visualizado 10560 vezes ]


Att
Eng° Michel


Voltar ao topo
 Perfil

 Assunto do Tópico: Re: Relé REL316*4 ABB
MensagemEnviado: 19 Dez 2014, 10:04
Offline

Data de registro: 30 Jan 2012, 23:06
Mensagens: 21
Olá Sr. Michel

Pelo que pesquisei um pouco sobre o relé; para este relé necessita do software RE.316_4 versão 4.3, porém estou tendo uma certa dificuldade para conseguir este software.
E o cabo de comunicação, necessita de um conversor/adaptador de fibra óptica.

Grato

Att
