Caso o usuário não possua o arquivo da subestação que contém o relé a ser testado é possível criar o projeto de uma nova subestação e adicionar o relé, ou simplesmente adicionar o relé em uma subestação que você já possua aberta. Nesses casos a melhor opção é adicionar o relé em Plug & Play.
Quando um relé é adicionado dessa maneira todas suas características são copiadas automaticamente para o arquivo da subestação, incluindo as oscilografias de faltas, parâmetros ajustados e funções habilitadas.
Entretanto existe uma desvantagem que ao ser utilizado o Plug & Play o Escopo das Funções (device configuration) fica desabilitada caso o relé esteja configurado para trabalhar com IEC 61850.
A seguir é mostrado como realizar a comunicação Plug & Play em um relé que já está configurado com IEC 61850, em seguida um método de como desbloquear essas funções.
1-Clique com o botão direito na janela das subestações e em seguida clique em Plug &Play.
Anexo:
Plug Play.JPG [ 15.3 KiB | Visualizado 5054 vezes ]

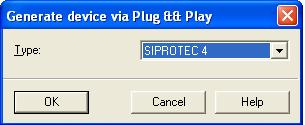

2- Em seguida escolha entre SIPROTEC 2, 3 ou 4.
Anexo:
SIPROTEC.JPG [ 9.89 KiB | Visualizado 5054 vezes ]

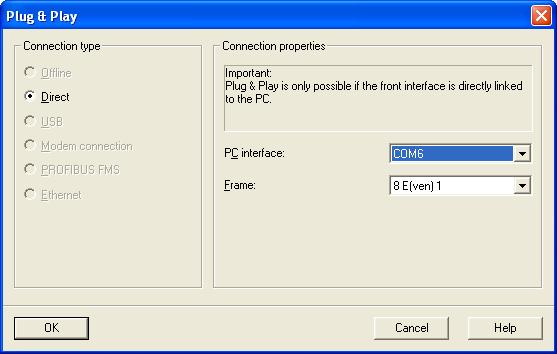

3- Escolha a porta COM que foi utilizada para comunicar com o relé.
Anexo:
Porta_COM.JPG [ 27.24 KiB | Visualizado 5054 vezes ]

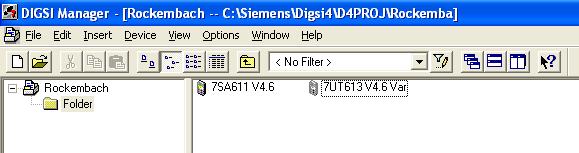

4- Após concluída a comunicação o arquivo do equipamento vai ser criado.
Anexo:
device criado.JPG [ 21.13 KiB | Visualizado 5054 vezes ]

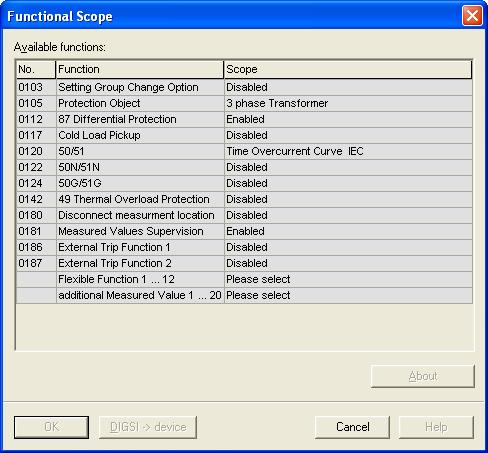

5- Na janela de comunicação do relé clique em “Settings” e em seguida em “Device Configuration” a seguinte tela torna-se visível:
Anexo:
Device Configuration_Bloqueado.JPG [ 46.95 KiB | Visualizado 5054 vezes ]
6- Percebe-se que todas essas funções estão bloqueadas. Dessa maneira o usuário não pode habilitar novas funções.
Essas funções estão bloqueadas, pois o relé esta com a porta B com o protocolo IEC 60870-5-103. Para desbloquear deve-se alterar essa porta B para “sem nenhum protocolo de comunicação” e enviar essas alterações offline.

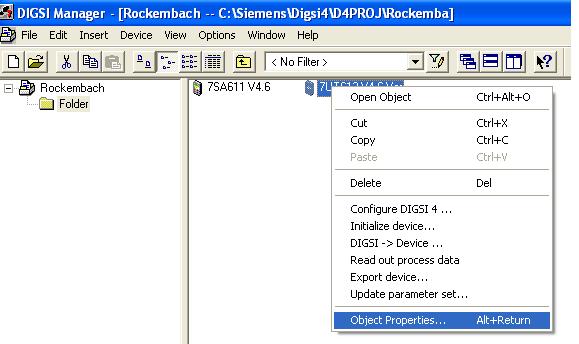

Para isso clique com o botão direito em cima do dispositivo criado e em seguida “Object Properties”:
Anexo:
Object Properties.JPG [ 34.27 KiB | Visualizado 5054 vezes ]

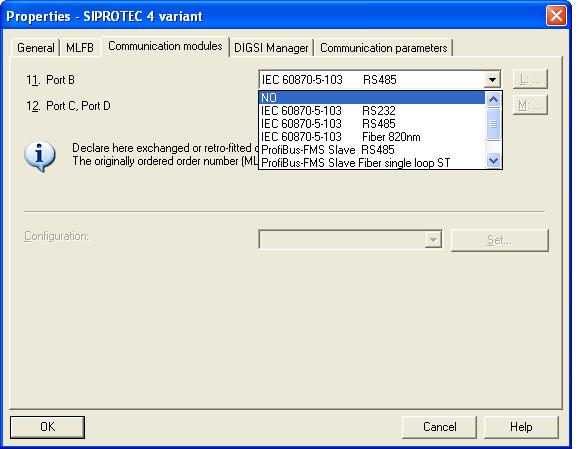

7- Depois clique em “Communications modules” mude a opção da "Port B" para “No”.
Anexo:
Communication modules.JPG [ 37.33 KiB | Visualizado 5054 vezes ]

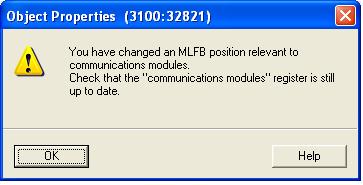

8- Em seguida clique em MLFB e altere a porta B para “No”. Duas mensagens de advertência serão mostradas. Basta clicar em Ok.
Anexo:
MLFB.JPG [ 58.31 KiB | Visualizado 5054 vezes ]
Anexo:
Advertencia.JPG [ 14.94 KiB | Visualizado 5054 vezes ]

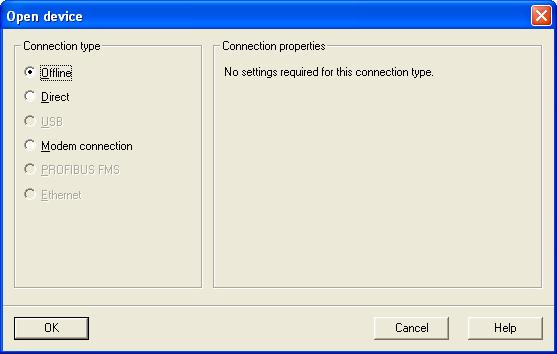

9- O passo seguinte é fazer a comunicação no modo “offline”.
Anexo:
offline.JPG [ 22.37 KiB | Visualizado 5054 vezes ]

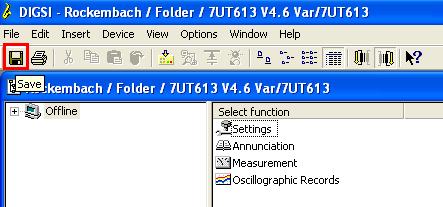

10- Após a comunicação offline clique em "save".
Anexo:
save_offline.JPG [ 23.2 KiB | Visualizado 5054 vezes ]
11- Volte aos passos 6,7,8,9 e retorne as configurações na Porta B.

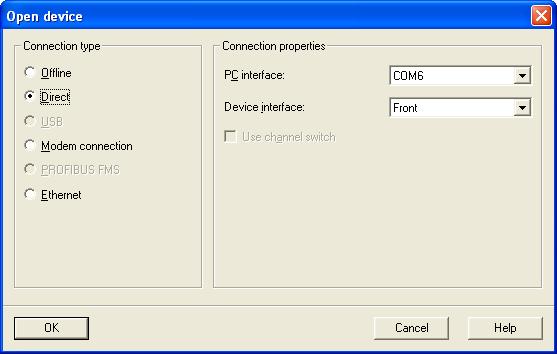

12- Faça a comunicação normalmente (direta) com o relé.
Anexo:
Direct.JPG [ 23.86 KiB | Visualizado 5054 vezes ]
13- Antes de concluir a comunicação uma janela se abrirá automaticamente. Deve-se escolher a opção PC data.
Anexo:
PC_DATA.JPG [ 14.61 KiB | Visualizado 5054 vezes ]

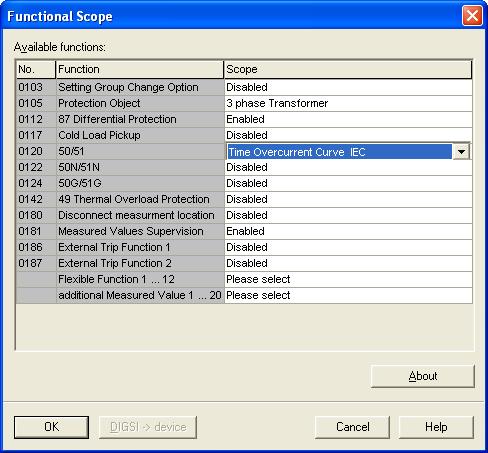

14- Repita o passo 5.
Anexo:
Device Configuration_Desbloqueado.JPG [ 47.71 KiB | Visualizado 5054 vezes ]
15-Pronto as funções estão todas desbloqueadas e prontas para serem usadas.
Att
Eng° Michel
