O padrão IEC 61850 define em quais situações deve se utilizar um tipo de dado? Isto é, estabelece quando utilizar um boleano ou um bitstring, por exemplo?

Conciderando o procedimento de converção de um sinal binário para GOOSE, em que situação será utilizado um inteiro ou float?

Olá Rodrigo;

Sim, a norma estabelece qual tipo de dado deve ser usado em cada caso.

A norma IEC 61850 define vários dados básicos para utilização.

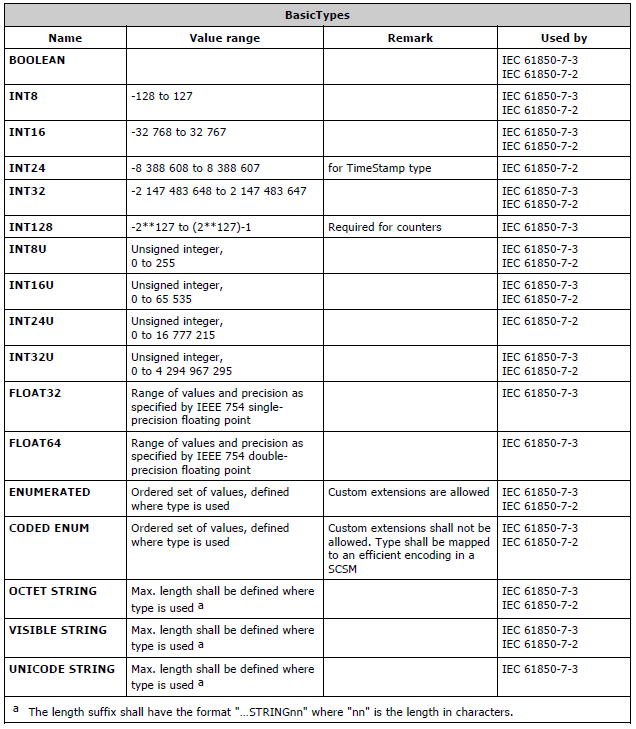

Segue abaixo uma tabela com os tipos de dados (Basic Types).

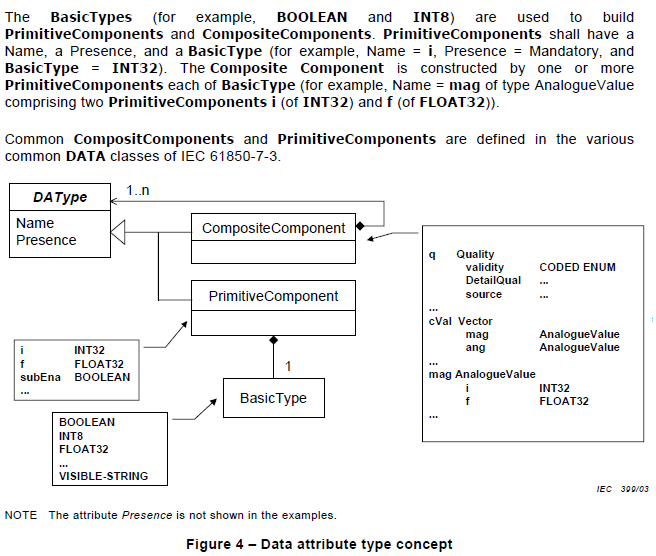

Estes dados básicos são utilizados para construir CompositeComponents ou PrimitiveComponents, conforme pode ser conferido na figura abaixo:



Cada DAType (Data Attribute Type), é utilizado em um determinado caso.



Quanto ao GOOSE "Analógico":

É uma MSG GOOSE que carrega mais do que um STATUS mas um valor de ponto flutuante ou um inteiro.

Existem vários tipos de Functional Constraint, por exemplo o MX e o ST, o MX é usado para valores Analógicos enquanto o ST é usado para status.

Para valores analógicos a norma trata:

- Attributo: i (Integer) - INT32
- Attributo: f (Float Point) - FLOAT32


Espero ter auxiliado

Tenho uma dúvida quato a conversão de um inteiro para sinal binário, por exemplo, o IEC 61850 define o Nó Logico (LN) para Circuit Breaker (XCBR). Esse LN possui o Data OpCnt (Operation couter) que é forma do, basicamente, de três DataAttribute:
1) stVal -> INT32
2) q -> Quality
3) t -> Time Stamp

É possível ter o valor de stVal atraves de sinais binários?

Quantas binarias seriam necessárias para representar valores de -2 147 483 648 a 2 147 647
que é o range do INT32 ?

A norma IEC 61850 não contempla esta conversão de binário para inteiro, utilizando vários sinais binários para representar um inteiro.

O sinal binário seria mais adequado para reproduzir um Boleano ou um Bit de uma Bitstring.

Uma outra condição seria representar dois valores do Inteiro, um com Binaria=0 e outro valor quando a Binaria=1, porém neste caso só seriam representados dois níveis.
