MultimSV como ferramenta de medição e oscilografia dos valores SV

1- Introdução

O software MultimSV é uma ferramenta de aquisição e análise de mensagens Sampled Values atuando, literalmente, como um Multímetro de Sampled Values.
O software realiza a leitura dos frames e oscilografia das formas de onda, reconstruindo-as com base na norma IEC 61850, não necessitando de hardware dedicado. Além disso, permite realizar a medição dos sinais de Tensão e Corrente, apresentando valores RMS, Distorção Harmônica, Potência Aparente e Impedância. O MultimSV também apresenta gráfico fasorial e gráfico de barras dos harmônicos.
Além de todas as funcionalidades apresentadas acima, o software ainda possui a função de detecção de erros no recebimento dos frames Sampled Values apresentando tanto Relatório de Erros quanto Relatório das Medições realizadas.

2- Detalhamento do Software – Interface Principal

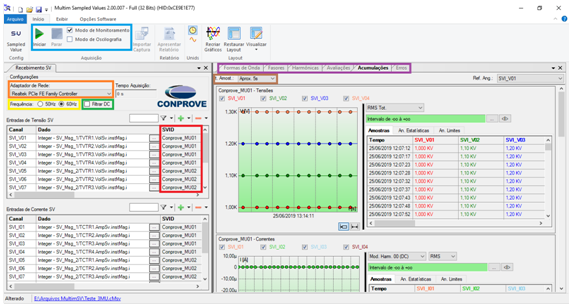

Conforme a Figura 1 abaixo:
• DESTAQUE EM VERMELHO - Campo de entrada para o SVId (identificador da Merging Unit);
• DESTAQUE EM MARROM - Definição da taxa de amostragem;
• DESTAQUE EM LARANJA - Definição da placa de rede do computador (comunicação Ethernet);
• DESTAQUE EM AZUL - Botões de controle (iniciar aquisição, parar aquisição, gerar relatório, modo oscilografia, modo monitoramento);
• DESTAQUE EM VERDE - Definir medição com ou sem nível DC;
• DESTAQUE EM ROXO - Controle de “status” do programa; Abas de função de operação do programa (medições, forma de onda/fasores, harmônicos, erros).



3- Detalhamento do Software – Medições

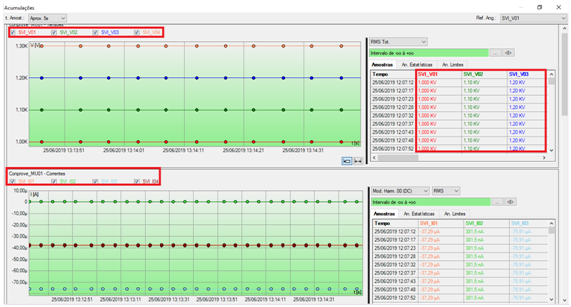

Nesta função, é possível verificar os valores das medições acumuladas ao longo do tempo. A Figura 2 abaixo ilustra:



4- MultimSV – Forma de Onda / Fasores

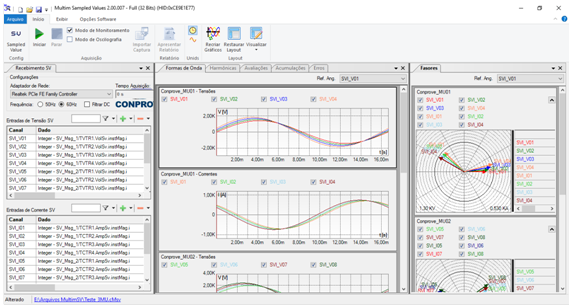

Com o MultimSV é possível oscilografar os sinais de corrente e tensão reconstruídos a partir do processamento dos frames SV assinados da rede. Além disso, é possível realizar uma análise fasorial destes sinais. A Figura 3 abaixo ilustra:



5- MultimSV – Harmônicos

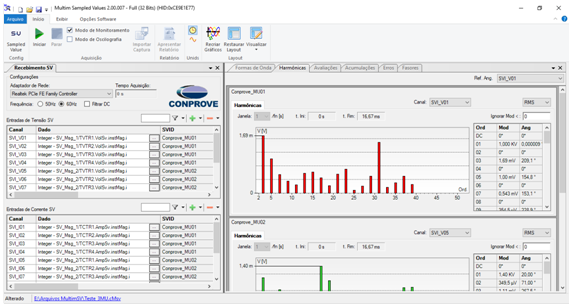

O software possui a funcionalidade de avaliação de harmônicos até a 50ª ordem. A Figura 4 abaixo ilustra:



6- MultimSV – Monitoramento de Erros

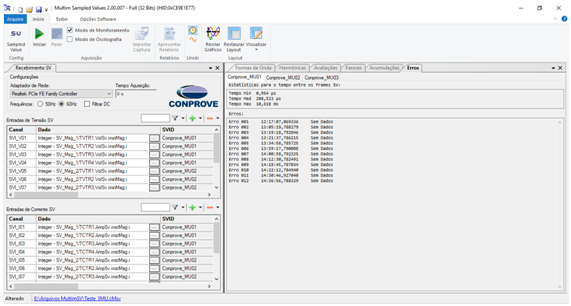

Com o MultimSV também é possível realizar um monitoramento da rede no que diz respeito a erros como perda de frames, frame fora de ordem, frames duplicados e etc. A Figura 5 abaixo exemplifica:



7- Detalhamento do Software – Interface de Configuração das Mensagens SV

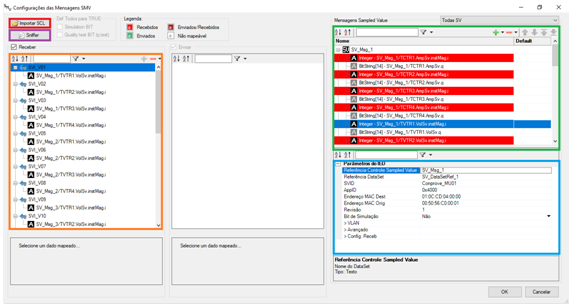

Conforme a Figura 6 abaixo:
• DESTAQUE EM VERMELHO – Campo para importar o arquivo .SCD, .CID e etc da subestação;
• DESTAQUE EM LARANJA – Mensagem SV já direcionada para o canal de medição;
• DESTAQUE EM AZUL – Parâmetros de cada mensagem SV;
• DESTAQUE EM VERDE – Mensagens Sample Value da subestação importada;
• DESTAQUE EM ROXO – Recurso de Snnifer, no qual o software reconhece quais são as mensagens presente na rede. Ideal para situações onde não existe o arquivo da subestação.



8- Versão Demo

Caso haja interesse em adquirir o MultimSV, a Conprove disponibiliza uma versão Demo para avaliação. Entre em contato com nosso suporte técnico através do email [email protected] ou pelo telefone (34) 3218-6800.
