Ensaio Prático com GOOSE no IED Alstom P446
1- Introdução
Considerando que no post anterior (link viewtopic.php?f=1&t=19980) tratamos da parametrização GOOSE no IED Alstom P446, vamos agora demonstrar como realizar um ensaio prático de Sobrecorrente com GOOSE utilizando este IED e a mala de testes Conprove da família CE-67xx ou CE-70xx, através do software Manual.
Neste ensaio, os valores de corrente serão publicados por Sampled Values, mas a parametrização dos Sampled Values no P446 será assunto para um próximo post. Neste post, iremos parametrizar a mensagem GOOSE enviando um sinal de trip de sobrecorrente.
2- Parametrização de Sobrecorrente no IED P446

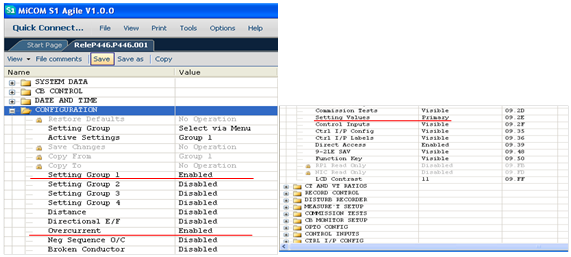

O primeiro passo é garantir que a função de Sobrecorrente esteja habilitada no IED, para isso configure os ajustes dentro da pasta “Configuration”, conforme indica Figura 1 abaixo.
Anexo:
Figura 1 - Habilitar Função de Sobrecorrente.png [ 71.23 KiB | Visualizado 23303 vezes ]

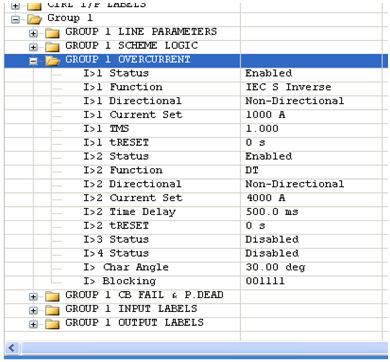

Em seguida, devem ser realizadas as parametrizações da função de proteção de sobrecorrente, esses ajustes se encontram na pasta “Group 1 - Group 1 Overcurrent”. Neste exemplo, será ajustada tanto a curva inversa (51) quanto a curva de tempo definido (50), conforme indica a Figura 2 abaixo.
Anexo:
Figura 2 - Ajustes de Sobrecorrente.png [ 57.51 KiB | Visualizado 23303 vezes ]
3- Exportar Arquivo SCL do IED

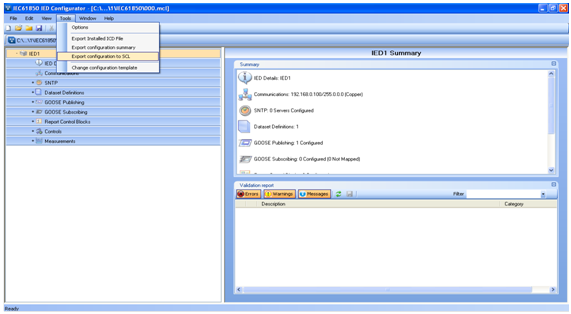

Após ajustar o IED para publicar GOOSE como sinal de trip de sobrecorrente, conforme vimos no post anterior, deve-se exportar o arquivo SCL para ser importado pela mala de testes permitindo que ela assine o GOOSE publicado pelo IED. Abra o arquivo MCL e na aba “Tools” clique em “Export configuration to SCL”, conforme indica a Figura 3 abaixo.
Anexo:
Figura 3 - Exportando SCL do IED.png [ 49.37 KiB | Visualizado 23303 vezes ]
4- Configuração GOOSE e Importar Arquivo SCL na Mala de Testes

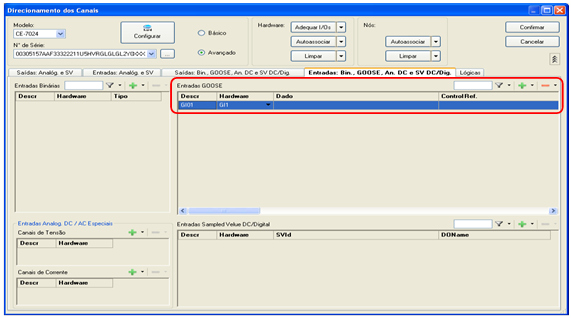

A mala de testes irá assinar o GOOSE publicado pelo IED para verificar os tempos do trip de sobrecorrente. Crie um canal de recebimento GOOSE no software Manual na janela “Direcionamento dos Canais” conforme indica a Figura 4 abaixo.
Anexo:
Figura 4 - Configuração de Recebimento GOOSE no Software Manual.png [ 50.05 KiB | Visualizado 23303 vezes ]

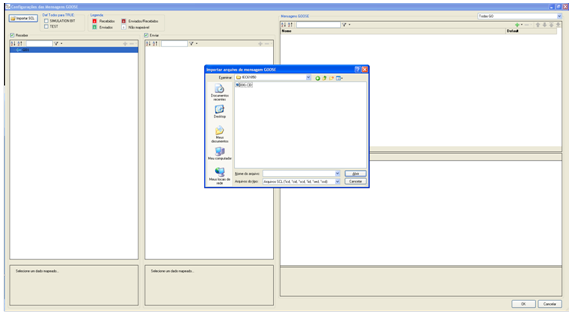

Após exportar o arquivo SCL do IED, deve-se importá-lo no software Manual da mala de testes. Na janela “Configurações das Mensagens GOOSE” clique em “Importar SCL” e abra o arquivo que foi exportado do IED, conforme indicado pela Figura 5 abaixo.
Anexo:
Figura 5 - Importando o Arquivo SCL do IED na Mala de Testes.png [ 28.35 KiB | Visualizado 23303 vezes ]

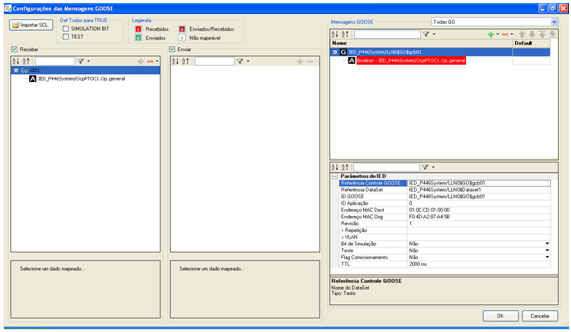

Com o canal de recebimento GOOSE criado na mala de testes e o arquivo SCL do IED importado, o último passo é mapear o dado referente ao trip para o canal GOOSE, conforme indica a Figura 6 abaixo.
Anexo:
Figura 6 - Mapeamento do Canal GOOSE na Mala de Testes.png [ 48.01 KiB | Visualizado 23303 vezes ]
Observe que somente o dado referente ao trip da função 51 foi importado e mapeado, visto que iremos monitorar apenas os pontos na curva inversa.
5- Parametrização de Sobrecorrente no Software Manual
Após realizarmos os ajustes de GOOSE na mala de testes, iremos ajustar os parâmetros da função de sobrecorrente. Lembrando que os valores de corrente serão publicados por Sampled Values, no entanto, esses ajustes tanto no IED quanto na mala de testes serão tratados num post posterior.

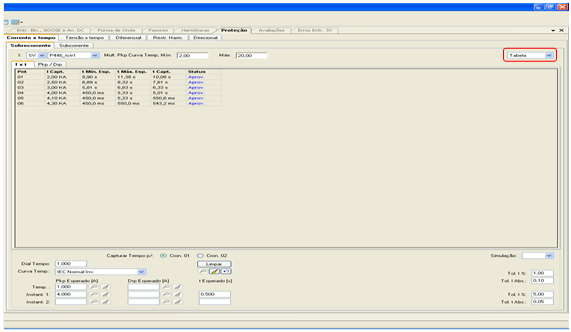

Apesar de nesse exemplo monitorarmos apenas os pontos na curva inversa, iremos demonstrar como realizar os ajustes tanto da função 50 quanto da 51 no software Manual. Esses ajustes devem ser realizados na tela inicial do software na aba “Proteção”. Nessa aba, deverão ser configurados todos os parâmetros da função de proteção como: tipo da curva, pick up, dial de tempo, tempo esperado e etc., conforme indicado na Figura 7 abaixo.
Anexo:
Figura 7 - Ajustes de Sobrecorrente no Software Manual.png [ 106.28 KiB | Visualizado 23303 vezes ]
6- Apresentação dos Resultados

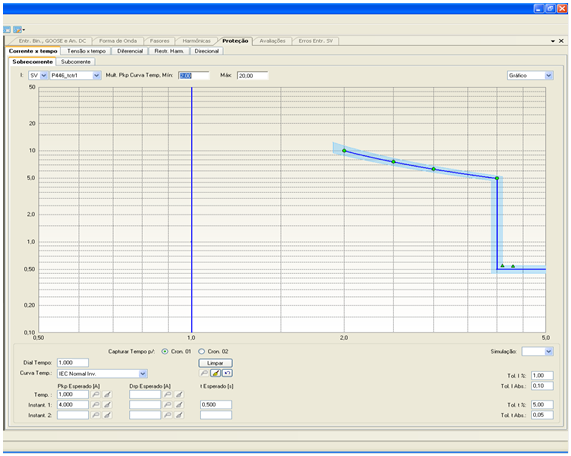

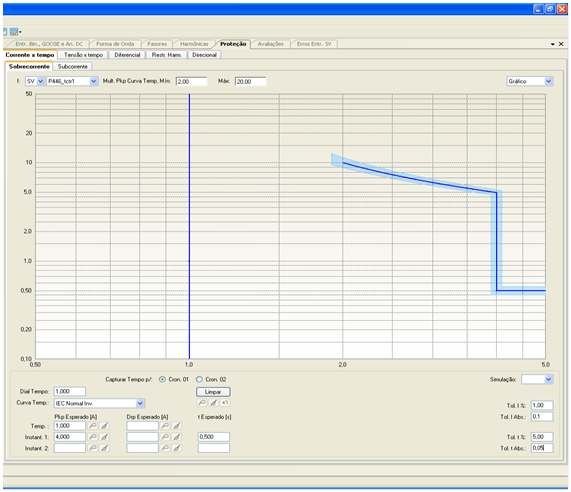

Após testar os pontos desejados, os resultados podem ser visualizados tanto na forma gráfica quanto em tabela com as análises estatísticas, conforme indicam as Figuras 8 e 9 abaixo.
Anexo:
Figura 8 - Apresentação dos Resultados no Gráfico.png [ 94.25 KiB | Visualizado 23303 vezes ]
Anexo:
Figura 9 - Apresentação dos Resultados na Tabela com as Análises Estatísticas.png [ 43.53 KiB | Visualizado 23303 vezes ]
Para quem desejar se aprofundar no conhecimento sobre a norma IEC 61850, a Conprove oferece dois cursos voltados para Proteção, Automação, Controle e Supervisão com a Norma IEC 61850 – PAC 1 (Teórico) e PAC 2 (Prático). Nestes cursos, o participante terá a oportunidade de aprender tanto sobre os fundamentos teóricos da norma como realizar lógicas e testes em IEDs que trabalham com GOOSE e Sampled Values utilizando malas de testes, softwares de configuração e arquivos de parametrização. Venha conhecer mais sobre estes dois cursos no link: https://conprove.com/cursos-treinamentos-conprove/
